Mikrofalowe kable współosiowe na zakres częstotliwości pracy do 70 GHz

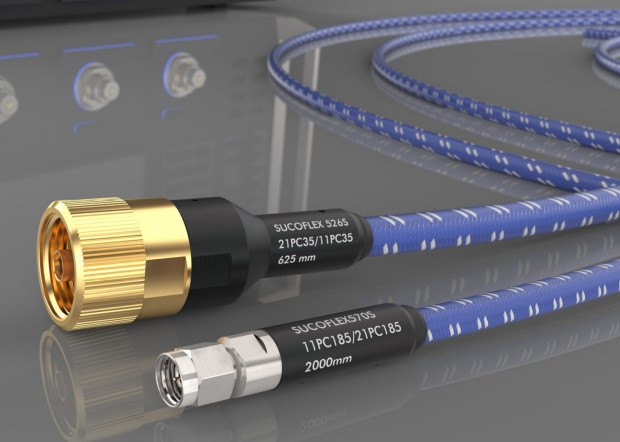

Na targach European Microwave Week (EuMW) 2021 firma Hubert+Suhner zaprezentowała nowe mikrofalowe kable współosiowe Sucoflex 570S do systemów pomiarowych, mogące pracować w zakresie częstotliwości do 70 GHz. Do ich zalet należy nie tylko szerokie pasmo, ale również duża odporność mechaniczna i możliwość pracy w ekstremalnych warunkach środowiskowych, w tym w zakresie temperatury od -55 do +125°C, bez degradacji parametrów.

Kable Sucoflex 570S zawierają aż 8 warstw, w tym dielektryk LD-PTFE, warstwę ekranującą, oplot wewnętrzny, warstwę izolacyjną, warstwę zabezpieczającą przed zgnieceniem, oplot zewnętrzny, owijkę i zewnętrzny oplot tekstylny. Zapewniają bardzo dobrą stabilność amplitudy i fazy podczas wyginania. Ich żywotność producent określa na ponad 20 tys. cykli zgięć. Dostępne są wersje zakończone dwoma złączami męskimi oraz męskim i żeńskim Ø1,85 mm.

Pozostałe parametry:

• maks. długość kabla: 2 m,
• średnica kabla: Ø5,8 mm.
• straty powrotne: 14 dB @ 67 GHz,
• straty wtrącone: 6,48 dBm/m,
• efektywność ekranowania: min. 90 dB do 18 GHz,
• stabilność amplitudy przy ruchach i zginaniu: ±0,05 dB,
• stabilność fazy przy zginaniu: ±8°.
