Przekaźnik czasowy z wyświetlaczem LED i cyfrowymi nastawami czasów T1, T2 i T3

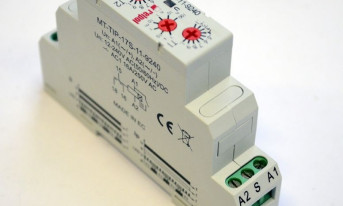

| TechnikaW zdecydowanej większości producenci oferują elektroniczne przekaźniki czasowe z analogowymi nastawami, które obarczone są nawet kilkuprocentowym błędem wyznaczania czasu. Powoduje to liczne problemy w tych aplikacjach elektrycznych, w których wymagana jest dokładność lub takich, które bazują na złożonych zależnościach czasowych. Problemy są potęgowane tam, gdzie nastawiany czas jest bardzo długi, a kilkuprocentowy błąd powoduje nawet kilkugodzinne odchylenie. Poza tym dokładne nastawienie czasów jest bardzo czasochłonne.
Przekaźnik MT-W-17S-11-9240-M firmy Relpol S.A. jest idealnym rozwiązaniem dla opisanych wyżej problemów. Czasy nastawiane są bardzo szybko z dokładnością do 0,1 s.
Programowanie funkcji i czasów odbywa się w prosty, intuicyjny sposób, tylko za pomocą wyświetlacza oraz dwóch przycisków ("OK" i "F/T"). Duży dwucyfrowy wyświetlacz umożliwia:
- wyświetlanie nastawianej funkcji i nastawianych czasów,
- podgląd nastaw (nr funkcji i czas),
- podgląd upływu czasu w procentach (dla ustawień powyżej 60 s).
Przekaźnik pracuje w szerokim zakresie napięcia zasilania: od 12 do 240 VAC/DC i może być uruchamiany przez załączenie napięcia zasilania lub przez zewnętrzny sygnał wyzwalający (zestyk sterujący S). Przekaźnik, poprzez wyświetlacz i zestaw diod LED, pozwala na uzyskanie pełnej informacji o stanie pracy:
- sygnalizacja zasilania "U" (zielona dioda LED - świecenie ciągłe),
- sygnalizacja położenia styków wyjściowych "R" (żółta dioda LED świeci ciągle, gdy zestyk zwierny jest zamknięty),
- sygnalizacja odmierzania czasu T1 i T2 (dla T1 na wyświetlaczu para segmentów LED wiruje w prawo, dla T2 wiruje w lewo),
- sygnalizacja odmierzania czasu T3 odbywa się przez pulsowanie zielonej diody LED - T3,
- sygnalizacja zakończenia funkcji - na wyświetlaczu pojawiają się kolejno litery "E", "n", "d".
Przekaźnik udostępnia 25 funkcji czasowych, w tym dwie dla tzw. trybów serwisowych: F0 - OFF serwisowe stałe wyłączenie; F1 - ON serwisowe stałe załączenie.
Pozostałe to zestaw typowych funkcji wielu elektronicznych przekaźników czasowych oraz zestaw nietypowych funkcji, np. funkcji z nastawianym czasem T3. Przykładem jest funkcja F18 - Pi(S) praca cykliczna rozpoczynająca się od załączenia przekaźnika wykonawczego R, z nastawionym czasem trwania pracy cyklicznej T3. Czasy T1 i T2 są niezależnie nastawiane i mogą mieć różne wartości.
Wśród nietypowych funkcji są też takie, które umożliwiają resetowanie odmierzonego czasu i rozpoczynanie odmierzania od początku, bez zmiany stanu przekaźnika wykonawczego R. Przykładem jest funkcja F7 - Wu(r) załączenie na nastawiony czas, z funkcją Reset.
Do takich funkcji zaliczyć można również te, które umożliwiają zatrzymanie odmierzanego czasu. Przykładem jest funkcja F6 - Wu(S) załączenie na nastawiony czas, z zatrzymaniem odmierzania czasu zestykiem S.
Czasy T1, T2, T3 nastawiane są oddzielnie, a każdy można nastawić na wartość z zakresu od 0,1 s do 99 h 59 min 59,9 s. Przekaźnik MT-W-... na wyjściu ma 1 zestyk przełączny 1P o obciążalności znamionowej 10 A/250 VAC (kat. AC1).
Liczba dostępnych funkcji czasowych, możliwe do nastawienia wielkości czasu, uniwersalne napięcie zasilania, modułowa obudowa przekaźnika o szerokości 17,5 mm, w połączeniu z wysoką dokładnością nastaw czasu, z szybkim i prostym programowaniem czynią ten przekaźnik wyjątkowo przydatnym do zastosowań w różnych aplikacjach, np. w automatyce przemysłowej, w automatyce budynkowej, w systemach zabezpieczeń, w systemach alarmowych, w systemach klimatyzacji i wentylacji oraz w wielu innych układach.
Relpol S.A.
www.relpol.com.pl
