Produkty RS-232/485 marki Digitus

| Technika

Wywodzący się głównie z branży telekomunikacyjnej standard RS232 niedługo będzie obchodził swoje 60-lecie istnienia. Mimo upływu lat i stopniowej popularyzacji konkurencyjnych rozwiązań wciąż istnieje zapotrzebowanie na produkty oparte na magistrali szeregowej, zarówno w obszarach zastosowań przemysłowych, konsumenckich, jak i SOHO (Small Office/Home Office).

Produkty RS-232/485 marki Digitus

RS232 (Recommended Standard 232) został wdrożony w 1962 r. jako standard komunikacji szeregowej między nadajnikiem lub terminalem (Data Terminal Equipment, DTE), np. komputerem oraz odbiornikiem lub sprzętem komunikacyjnym (Data Equipment, DCE), najczęściej modemem. Norma ta była wielokrotnie zmieniana, najpierw w 1969 r., następnie w 1986 r. i ponownie w 1997 r., aby dostosować się do aktualnych potrzeb rynku i środowiska. Zwany inaczej portem COM lub portem szeregowym, RS232 swój szczyt popularności osiągnął w latach 80., kiedy występował jako standardowy port na wyposażeniu komputerów osobistych i służył do podłączenia między innymi myszy komputerowych, klawiatur czy drukarek. Do dziś na rynku spotykamy urządzenia komunikujące się za jego pośrednictwem, np.: kasy fiskalne, tunery satelitarne, amplitunery audio-wideo lub zasilacze awaryjne UPS. Od 1996 roku jego popularność na rynku konsumenckim zaczęła stopniowo maleć, aż do kompletnego wyparcia i zastąpienia go przez, pod wieloma względami lepszy i nowocześniejszy, USB. Wyjątkiem pozostały urządzenia specjalistyczne, głównie wykorzystywane w branży przemysłowej, w których mimo rosnącej popularności sieci ethernetowych wciąż spotykamy porty RS232 oraz jego młodszą i nowocześniejszą odmianę, czyli RS485. Podstawowe różnice pomiędzy RS232 oraz RS485 pokazano w tabeli.

Remedium na brak złączy RS232/485 w nowoczesnych komputerach są poniższe produkty marki Digitus, która od ponad 50 lat z sukcesem dostarcza na rynek produkty dojrzałe technicznie i dostosowane do zmieniających się trendów. Produkty te możemy podzielić na dwie głównie grupy: konwertery USB do RS232/485 i karty rozszerzeń PCI oraz PCI Express do RS232.

Konwertery USB do RS232/485

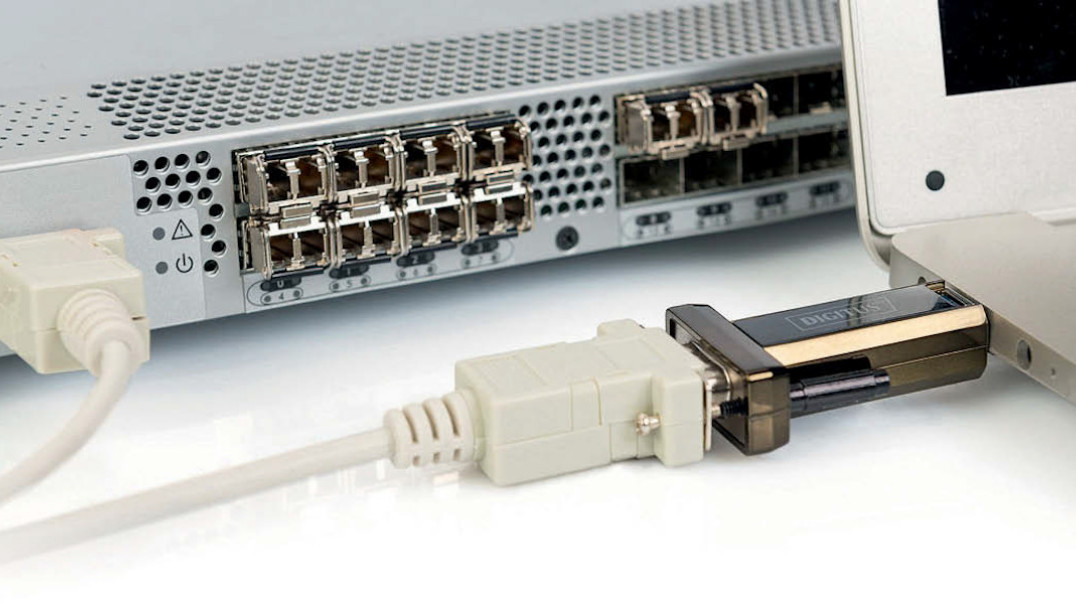

Konwertery USB do RS232 to rodzina produktów umożliwiających wymianę danych pomiędzy komputerem z portem USB a szeregowymi urządzeniami peryferyjnymi. Jest to praktyczne rozwiązanie dla wszystkich użytkowników nowszego sprzętu, w którym na próżno szukać gniazd RS232. Umożliwia wymianę danych pomiędzy komputerami a urządzeniami peryferyjnymi, takimi jak: stacje pogodowe, czujniki, systemy sterowania maszyn, dekodery SAT, konsole, palmtopy, skanery, modemy, adaptery ISDN i wiele innych.

Konwertery wspierają standardy USB 1.1 oraz USB 2.0, a także możliwość obsługi najnowszego rodzaju złącza USB Type-C. Dzięki wykorzystaniu rodziny chipsetów FTDI zapewniona jest kompatybilność dla wszystkich standardowych systemów operacyjnych, a także wsparcie dla takich funkcji, jak zarządzanie energią (power-management) i zdalne wybudzanie z trybu oszczędzania energii (remote-wake- up). Oferują szybkość transmisji danych do 3 Mbaud. Zasilanie następuje przez złącze USB, zatem nie ma potrzeby stosowania odrębnego zasilacza. Dzięki powyższym cechom oraz kompaktowym rozmiarom sprawdzą się idealnie jako rozszerzenie funkcjonalności komputerów przenośnych, ale mogą być również stosowane w stacjonarnych komputerach osobistych. Współpracują z systemami operacyjnymi Windows, Linux oraz MAC OS X. W skład powyższej grupy wchodzą następujące produkty:


DA-70155-1 – konwerter USB 1.1 typ-A do RS232 wtyk/wtyk z kablem 80 cm i chipsetem Prolific PL2303RA

DA-70156 – konwerter USB 2.0 typ-A do RS232 w wykonaniu wtyk/wtyk z kablem 80 cm i chipsetem FTDI FT232RL

DA-70166 – konwerter USB 2.0 Typ C do RS232 (wtyk/wtyk z kablem 1,0 m, chipset FTDI FT232RL)

DA-70167 – konwerter USB 2.0 typ-A do RS232 (wtyk/wtyk z kablem 80 cm, chipset FTDI F231XS + FT3243S).

DA-70158: konwerter USB 2.0 typ-A do 2×RS232, wtyk/wtyk z kablem 1,5 m, chipset FT2232H

DA-70159: konwerter USB 2.0 typ-A do 4×RS232, wtyk/wtyk z kablem 1,5 m, chipset FT4232RL

Dla klientów, którym zależy na podłączeniu większej liczby urządzeń, dostępDA-70167 – konwerter USB 2.0 typ-A do RS232 (wtyk/wtyk z kablem 80 cm, chipset FTDI F231XS + FT3243S).

W ofercie występują również rozwiązania umożliwiające komunikację pomiędzy komputerami i urządzeniami szeregowymi, które obsługują standard złącza RS485. Konwertery te również nie potrzebują zewnętrznych źródeł zasilania oraz oferują szybkość transmisji danych do 3 Mbaud. Zakres zastosowań obejmuje: systemy przemysłowe, systemy czytników kart, systemy dostępowe, systemy płatności elektronicznych (opłata drogowa, autobusy liniowe, parkingi wielopoziomowe) oraz budowę maszyn. Współpracują z systemami operacyjnymi Windows, Linux oraz MAC OS X.

Karty rozszerzeń PCI oraz PCI Express do RS232

Karty rozszerzeń RS232 to idealne rozwiązanie dla użytkowników stacjonarnych komputerów osobistych. Są kompatybilne z płytami głównymi ze złączem PCI lub PCI Express. Oferują transfer do 115200 bps (PCI) oraz 128000 bps (PCI Express), ponadto wzbogacają komputer o 2 lub 4 dodatkowe porty RS232. Karty mają pojedynczy chip, dzięki czemu redukują obciążenie CPU o 48% w porównaniu z konwencjonalnymi kartami komunikacji szeregowej. Nadają się do podłączania modemów, palmtopów, kamer cyfrowych, drukarek, adapterów ISDN, systemów POS i wielu innych urządzeń z portami szeregowymi. Dodatkowo model PCI Express, dzięki dołączonej szynie "low profile" (niskoprofilowej), może być również instalowany w komputerach klasy Mini PC. Karty współpracują z systemami operacyjnymi Windows oraz Linux.

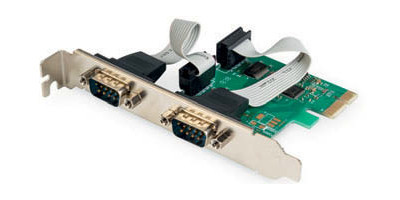

DS-30000-1 – karta rozszerzeń PCI Express do 2×RS232 (DB9), szyna "low profile", chipset MCS9901

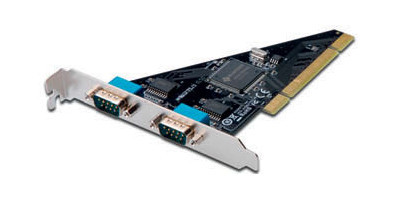

DS-33001-1 – karta rozszerzeń PCI do 2×RS232 (DB9), chipset SUN1989

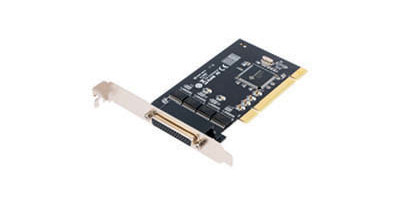

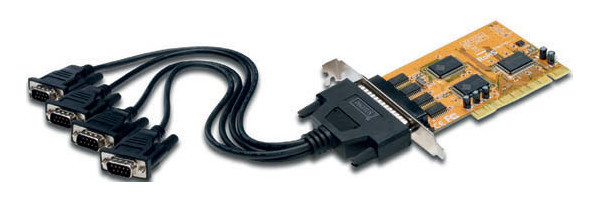

DS-33002-1 – karta rozszerzeń PCI do 4×RS232 (DB9), chipset SUN1999

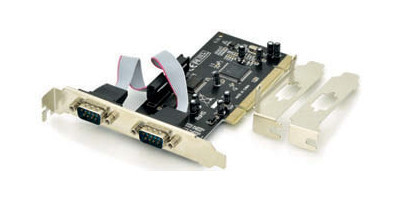

DS-33003 – karta rozszerzeń PCI do 2×RS232 (DB9), szyna "low profile", chipset MCS9865

W ofercie TME znajduje się również szeroka oferta kabli oraz adapterów szeregowych ze złączami DB9, które stanowią idealne uzupełnienie powyższej oferty.



TME
tel. 42 645 55 55
www.tme.eu
