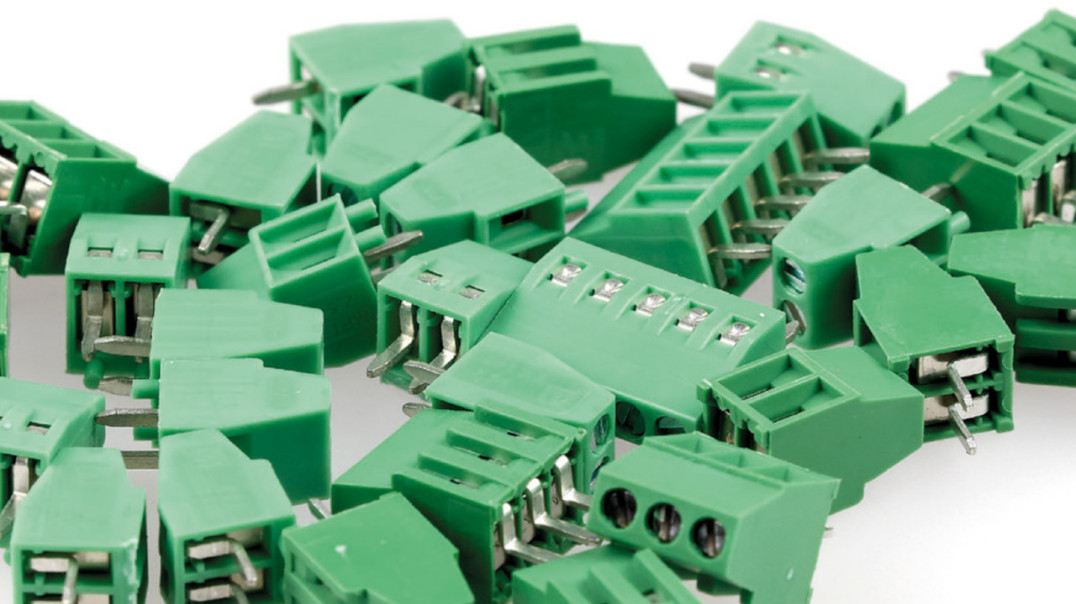

Złącza typu terminal block to w istocie szeroka gama zróżnicowanych – zarówno pod względem konstrukcji, jak i wymiarów – złączy, których wspólną cechą jest możliwość podłączania pojedynczych przewodów (lub rozdzielonych przewodów wielożyłowych). Terminale śrubowe i sprężynowe są powszechnie stosowane w aplikacjach profesjonalnych, nie tylko ze względu na łatwość podłączania i odłączania przewodów do/od płytki drukowanej, ale także ze względu na wysoką obciążalność prądową. Typowe złącza są w stanie przewodzić od 7 do nawet kilkunastu amperów, co – w połączeniu z dobrymi parametrami izolacji (napięcie znamionowe wynosi przeważnie 300 V, nawet w przypadku złączy o małym rastrze, np. 3,5 mm) – czyni je doskonałym wyborem do konsumenckich i profesjonalnych urządzeń sieciowych, niskonapięciowych instalacji automatyki przemysłowej i wielu innych.
GOLTEN (Ningbo Golten Electronics) to producent specjalizujący się w listwach zaciskowych do różnorodnych zastosowań elektronicznych i elektrotechnicznych. W ofercie marki znajdują się złącza śrubowe, złącza sprężynowe (push-in z przyciskiem lub dźwignią), listwy rozłączalne oraz złącza barierowe (w tym przelotowe) do montażu na płytkach PCB. Szeroka gama produktów GOLTEN spełnia standardy UL, CE, RoHS i Reach. Zakres zastosowań złączy GOLTEN obejmuje m.in. automatykę przemysłową, zasilacze, systemy oświetleniowe czy aparaturę kontrolno-pomiarową.
Standardowe listwy zaciskowe na PCB (śrubowe)
Typowe złącza śrubowe z oferty marki GOLTEN to klasyczne listwy zaciskowe montowane na PCB, wyposażone w zacisk śrubowy z "windą" (klatkowy mechanizm dociskowy) lub bez windy (bezpośredni docisk śrubą). Dostępne są różne rozstawy pinów, przy czym najpopularniejsze to 2,5 mm, 3,5 mm, 3,81 mm (stosowane w urządzeniach o niewielkiej ilości miejsca wewnątrz obudowy, głównie w połączeniach z czujnikami lub elementami sterującymi), 5,0 mm i 5,08 mm (standardowe rozwiązanie używane w większości urządzeń) oraz 7,62 mm i więcej (używane wszędzie tam, gdzie zachodzi potrzeba podłączenia grubszych przewodów przenoszących prądy na poziomie od 15 do nawet 32 A, zależnie od wersji złącza). Produkty z omawianej kategorii występują w wersjach o różnej wysokości i orientacji, co ułatwia dopasowanie do potrzeb opracowywanego projektu:

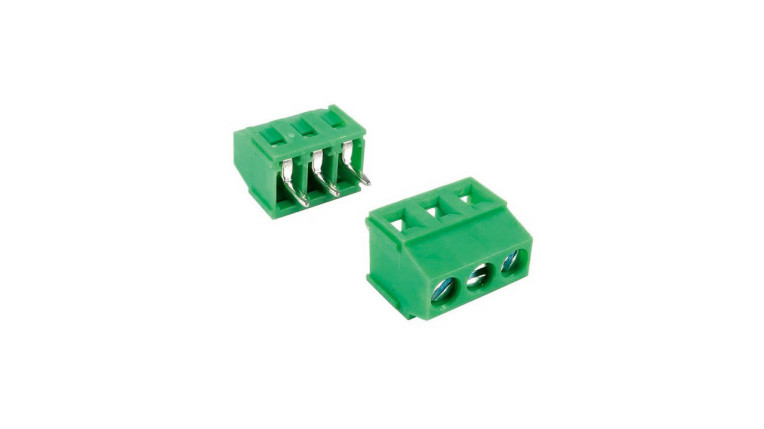

- orientacja pionowa (prosta) – przewód wprowadzany jest z boku, a śruba dociskowa ustawiona jest pionowo (prostopadle do powierzchni PCB) – fotografia 1,

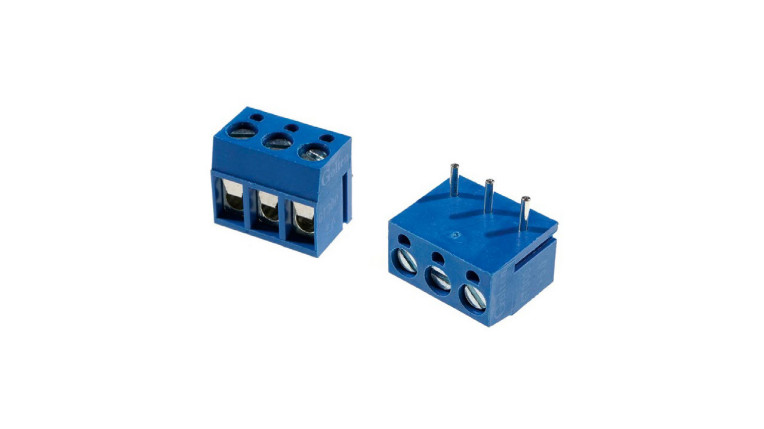

- orientacja pozioma (kątowa) – przewód wprowadzany z góry, zaś śruba dociskowa jest ustawiona z boku, równolegle do PCB – fotografia 2,

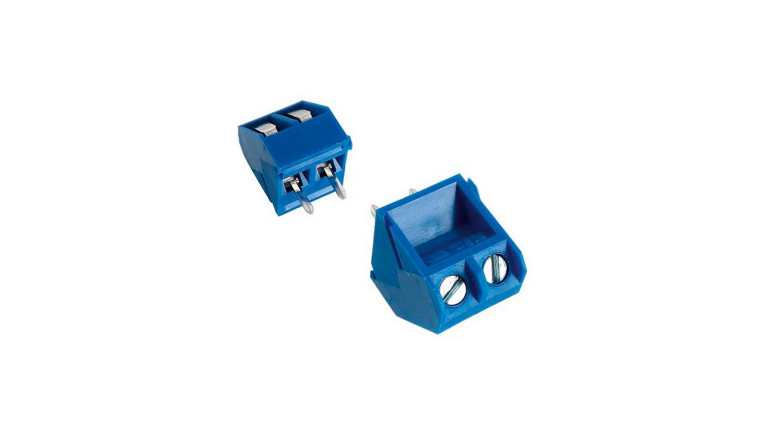

- orientacja ukośna 45° – kompromisowa konstrukcja, ułatwiająca dostęp do śrub w gęsto zabudowanych urządzeniach i szafach sterowniczych. W tym przypadku oś śruby i kierunek wprowadzania przewodu wciąż pozostają prostopadłe względem siebie, ale całość jest obrócona względem PCB o 45°, co znakomicie upraszcza manipulowanie wkrętakiem oraz wsuwanie lub wyjmowanie końcówek przewodów z wnętrza złącza – fotografia 3.
Standardowe listwy zaciskowe GOLTEN dostępne są typowo w wersjach o liczbie 2 lub 3 torów, przy czym istnieje możliwość łączenia ich w dłuższe szeregi. Największe złącza mają konstrukcję dwurzędową – sąsiadujące segmenty są nieco przesunięte względem siebie i umieszczone na dwóch poziomach, co umożliwia wygodny dostęp do każdej sekcji. Stosowane materiały izolacji są najczęściej koloru zielonego lub niebieskiego, choć na zamówienie można zamówić dowolny kolor z palety barw RAL (co ułatwia np. funkcjonalne rozróżnienie zacisków umieszczonych na tej samej PCB).
Rozłączne złącza wtykowe

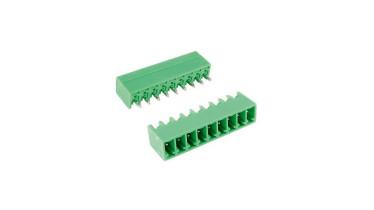

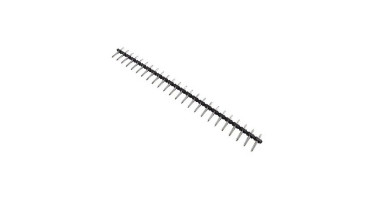

Do aplikacji wymagających łatwego rozpinania okablowania (np. moduły wymienne, sterowniki przemysłowe, falowniki itp.) GOLTEN oferuje złącza wtykowe złożone z dwóch części: listwy zaciskowej oraz kompatybilnej listwy szpilkowej (fotografia 4) lub gniazda (fotografia 5). Część zaciskowa ma śrubowy mechanizm mocowania przewodu, natomiast gniazdo jest lutowane bezpośrednio na PCB – rozwiązanie to umożliwia szybkie odłączenie i ponowne podłączenie przewodów, bez konieczności odkręcania śrub na płytce i odłączania (oraz ponownego przyłączania) wszystkich pojedynczych przewodów. Dzięki temu użytkownicy zyskują pewność, że wszelkie manipulacje wymagające odłączenia wiązek kablowych od PCB mogą być wykonane bez ryzyka przypadkowej zamiany przewodów w złączu.
Złącza wtykowe GOLTEN występują w analogicznych rastrach, co standardowe terminale montowane na stałe (m.in. 2,5 mm, 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm czy 7,62 mm). Typowe parametry elektryczne są zbliżone do wersji jednoczęściowych. Część zaciskowa (wtyk) ma zwykle kolor zielony i dostępna jest w wykonaniu prostym lub kątowym:
- wtyk prosty (pionowy) – przewody wprowadza się z boku, zaś śruba jest dostępna od góry. Kierunek wsuwania złącza do gniazda jest równoległy do zakończeń przewodów.
- wtyk kątowy – śruby dociskowe są równoległe do kierunku wsuwania złącza do gniazda, zaś przewody są wkładane do listwy prostopadle.

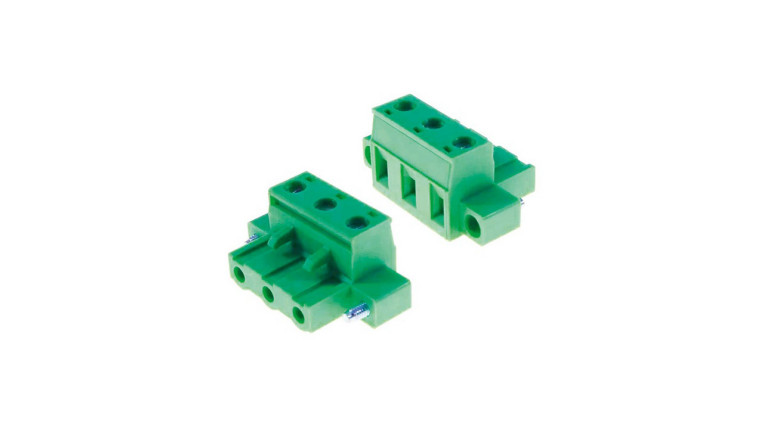

W tej kategorii dostępne są złącza o liczbie torów od 2 do 24. W zależności od wymaganej odporności na drgania i naprężenia mechaniczne (wywierane na przewody) można wybierać zestawy złączy blokowane zaciskowo (bez użycia narzędzia) lub wyposażone w dodatkowe śruby mocujące (fotografia 6), które uniemożliwiają przypadkowe rozłączenie pary. Warto dodać, że wszystkie listwy rozłączne marki GOLTEN, które współpracują z gniazdami do druku, wyposażone są w tzw. klucz – czyli mogą być łączone tylko w ściśle określonej polaryzacji. Nie istnieje zatem ryzyko odwrotnego niż zamierzone wpięcia listwy zaciskowej do gniazda znajdującego się na płytce drukowanej.
Złącza zaciskowe sprężynowe (push-in)

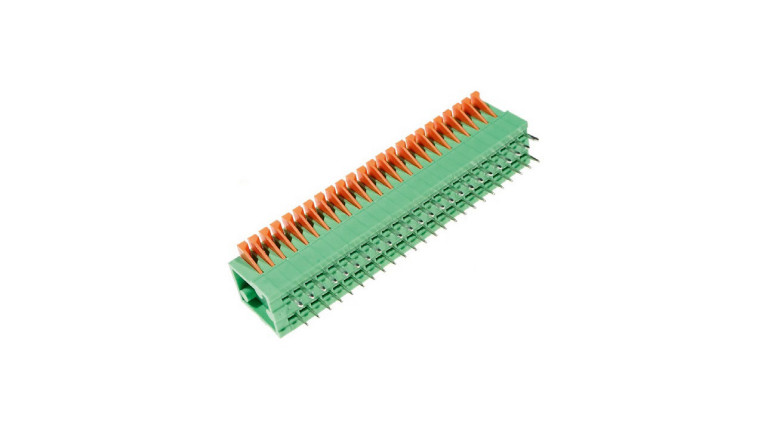

GOLTEN oferuje także nowoczesne listwy zaciskowe sprężynowe, w których tradycyjna śruba zastąpiona jest mechanizmem sprężynowym dociskającym przewód. Odblokowanie sprężyny odbywa się za pomocą wbudowanego przycisku lub dźwigni, co pozwala na włożenie lub wyjęcie przewodu bez użycia narzędzi (fotografia 7).
Typowe złącza sprężynowe GOLTEN mają przeważnie od 2 do 24 torów. Mechanizm sprężynowy zapewnia pewny docisk żyły i w niektórych sytuacjach (np. w aplikacjach narażonych na częste, silne wibracje) może okazać się lepszym rozwiązaniem, niż klasyczne złącza z dociskiem śrubowym – sprężyna eliminuje bowiem problem luzowania się połączeń. Przycisk lub mała dźwignia pozwala zwolnić zacisk bez wysiłku – jest to szczególnie cenna cecha w aplikacjach związanych z koniecznością ułatwienia zmian konfiguracji okablowania bądź rozłączania, np. w celach serwisowych.
GOLTEN udostępnia złączki sprężynowe w różnych rozstawach pinów, głównie 2,5 mm, 2,54 mm, 3,5 mm, 3,81 mm czy 5,0 mm. Dostępne wersje umożliwiają wprowadzanie przewodów od góry, z boku lub kątowo względem powierzchni PCB.
Łączówki barierowe i przelotowe

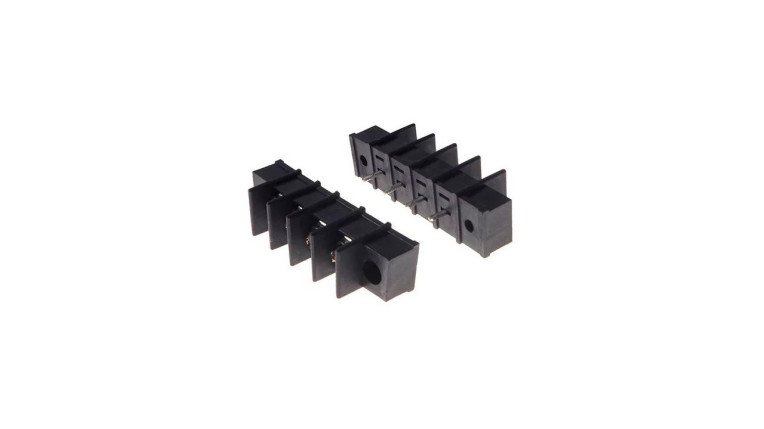

Ważnym uzupełnieniem oferty GOLTEN są listwy barierowe (fotografia 8) oraz tzw. kostki zaciskowe przelotowe do typowych połączeń przewód- -przewód. Złącza barierowe to czarne listwy montowane na PCB, wyposażone w łatwo dostępne zaciski śrubowe, rozdzielone powyższonymi przegrodami izolacyjnymi, znajdującymi się pomiędzy sąsiadującymi torami. Barierowe listwy śrubowe są dostępne w wersjach od 2 do 24 torów i rastrze od 6,35 do 14,7 mm. Solidne zaciski umożliwiają przewodzenie prądu o natężeniu do 41 A i mogą pracować przy napięciu do 300 V. Omawiane złącza znajdują zastosowania przede wszystkim w zasilaczach modułowych, ale także urządzeniach audio, sterownikach przemysłowych czy większych systemach oświetlenia. Warto dodać, że w ofercie GOLTEN znajdują się także listwy barierowe przystosowane do montażu na panelu – podłączenie przewodów od strony wnętrza obudowy urządzenia jest możliwe poprzez lutowanie bezpośrednio do okablowania lub do padów na płytce drukowanej.
Firma Micros jest wyłącznym przedstawicielem marki GOLTEN na rynku polskim.
