Nowa seria kondensatorów polimerowych PMLCAP firmy Rubycon

Kompaktowy i o dużej pojemności

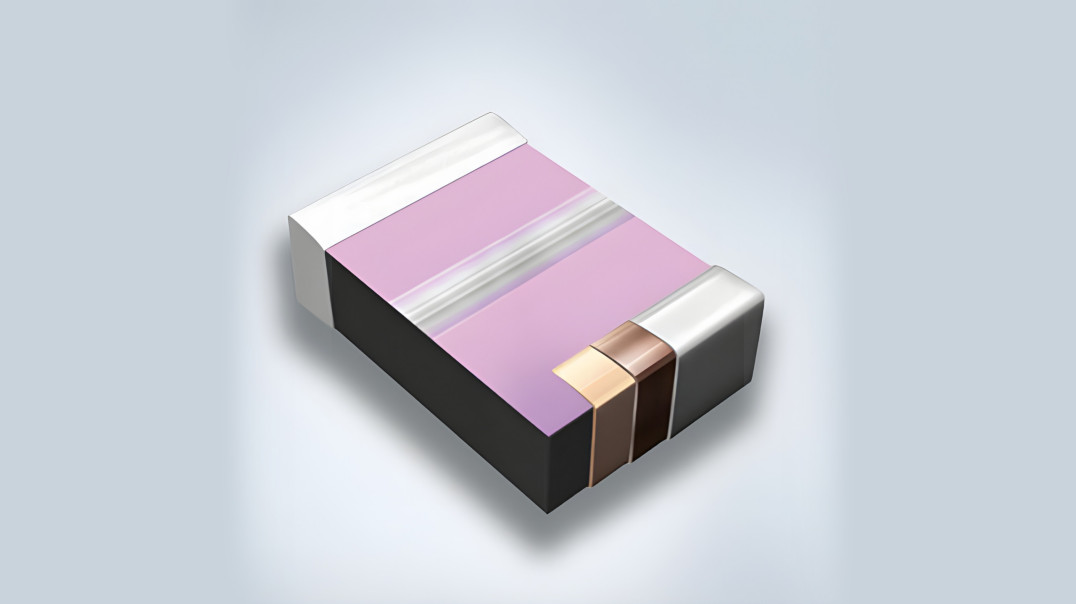

Kondensatory PMLCAP to nowatorska konstrukcja cienkowarstwowa łącząca doskonałe parametry elektryczne z kompaktowymi wymiarami. Elementy te zapewniają dużą pojemność przy wyjątkowo małej powierzchni zajmowanej na PCB. Dodatkowo użyte materiały polimerowe zapewniają dużą odporność na zmiany temperatury i wilgotności, gwarantując wysoką niezawodność i długoterminową stabilność oraz żywotność, umożliwiająca użytkowanie w trudnych warunkach środowiskowych.

Doskonałe parametry elektryczne

W przeciwieństwie do wielowarstwowych kondensatorów ceramicznych (MLCC), kondensatory PMLCAP nie są podatne na efekty piezoelektryczne, co zmniejsza ryzyko pęknięć ceramiki, a więc brak zwarć, dymu i ognia. Ich stabilna charakterystyka temperaturowa i częstotliwościowa umożliwia stabilną pracę w szerokim zakresie temperatur (od –55°C do 125°C) przy niskich stratach mocy w szerokim zakresie częstotliwości.

Duża rezystancja izolacji i niski prąd upływu zapewniają bezpieczeństwo oraz redukują zniekształcenia sygnałów audio, a w aplikacjach mocy pozwalają na szybkie ładowanie i rozładowywanie.

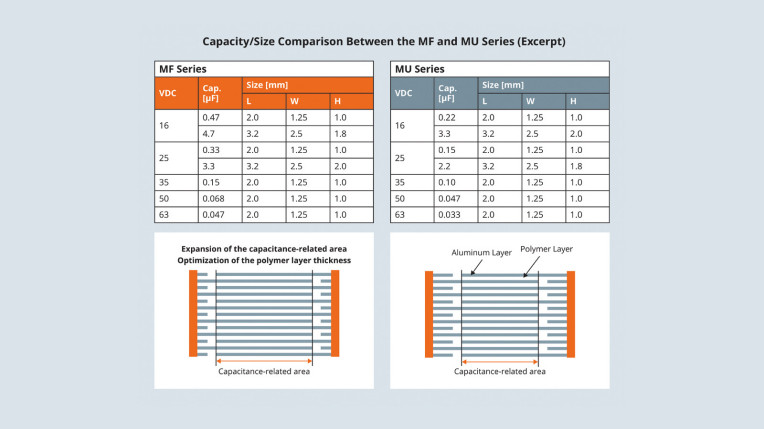

Nowa seria MF (niskonapięciowa) przynosi znaczący wzrostem pojemności o 40–210% w porównaniu z poprzednią serią MU – przy zachowaniu tych samych wymiarów. Ta znacząca poprawa jest wynikiem dwóch kluczowych innowacji technologicznych: wydłużenia tzw. marginesu olejowego (nieciągłej części warstwy aluminium) przy elektrodach oraz zmniejszenia grubości warstwy żywicy polimerowej. Dodatkowo producent udoskonalił proces tworzenia elektrod za pomocą technologii osadzania z fazy gazowej.

Zakres pojemności kondensatorów MF wynosi od 0,033 do 4,7 μF, a napięć znamionowych od 16 do 63 V. Zakres temperatur pracy: od –55 do +125°C, co umożliwia stosowanie w aplikacjach profesjonalnych. Poza nimi sugerowane zastosowania obejmują sprzęt audio, gdzie zastąpienie MLCC przez PMLCAP zapewni mniejsze szumy i zniekształcenia. Brak efektów piezoelektrycznych zapobiega zakłóceniom spowodowanym wibracjami, co jest dużą zaletą w sprzęcie mobilnym.

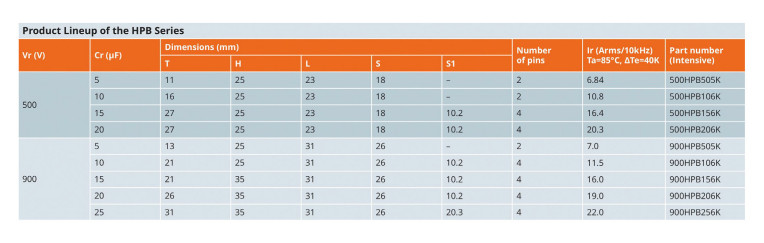

W ofercie Rubycon pojawiły się również dwie zmiany dotyczące elementów z serii wysokonapięciowej HPB. Doszły m.in. pojemności 5 μF/ 900 V, a wybrane pozostałe mają większą dopuszczalną wartość prądu tętnień – patrz tabela.
