Podstawy ładowania prądem przemiennym
Norma IEC 61851-1 rozróżnia dwa podstawowe typy ładowania prądem przemiennym:
- Tryb 2 oznacza ładowanie za pośrednictwem istniejących gniazd. W tym trybie źródłem energii jest standardowe gniazdko domowe. Elementy sterujące i zabezpieczające są zintegrowane z kablem ładującym, jest to tzw. "In-Cable Control and Protection Device" (IC-CPD), który obsługuje funkcje istotne dla bezpieczeństwa, takie jak wykrywanie prądu różnicowego zgodne z normą IEC 62752, która między innymi wymaga implementacji w ładowarkach zabezpieczeń przed prądami różnicowymi AC i DC.
- Tryb 3 to ładowanie za pośrednictwem stacjonarnych stacji ładowania. W tym przypadku ładowanie odbywa się za rozwiązaniapośrednictwem stacjonarnej stacji ładowania. W niej funkcje bezpieczeństwa mogą być rozproszone w instalacji elektrycznej i stacji ładowania. Daje to więcej możliwości, gdyż funkcje bezpieczeństwa zintegrowane ze stacją ładowania mogą definiowane przez producenta.
Wymagania normatywne dla przekaźników w stacjach ładowania trybu 3
Przekaźniki w stacjach ładowania prądu przemiennego odgrywają kluczową rolę w bezpieczeństwie – zwłaszcza w przerywaniu przepływu energii w przypadku awarii. Elementy przełączające muszą zatem spełniać wymagania funkcjonalne, a także normy bezpieczeństwa, oprócz normy IEC 61851-1, takie jak:
- IEC 62955 definiującą monitorowanie prądu różnicowego DC
- IEC 61008-1 / IEC 62423 / IEC 60947-2 opisującą wyłącznik różnicowoprądowy (RCD)
W zależności od pożądanego zakresu funkcji, normy te zawierają dodatkowe wymagania dla przekaźników instalowanych w stacjach ładowania. Przy wyborze przekaźników do stacji ładowania AC, kluczowe znaczenie dla zapewnienia zgodności z normami i wymaganiami funkcjonalnymi mają między innymi następujące właściwości:
- Prąd znamionowy i charakterystyka termiczna
- Prąd zwarciowy
- Zdolność łączeniowa (np. do 500 A)
- Odstęp między stykami i rezystancja impulsowa między stykami
- Prąd udarowy
- Mechaniczne sprzężenie biegunów i zależności czasowe między biegunami (np. praca przed lub po przełączeniu przewodu neutralnego).
Wszystkie te parametry znacząco wpływają na bezpieczeństwo i zgodność stacji ładowania z obowiązującymi normami.
Przekaźniki 1-, 2- i 4-biegunowe
Przy wyborze odpowiednich przekaźników do stacji ładowania trybu 3, oprócz wymagań technicznych, kluczową rolę odgrywają warunki ekonomiczne i możliwość ich integracji w aplikacji.
Przekaźniki 4-biegunowe spełniają wiele wymagań bezpieczeństwa i zmniejszają wymagany nakład pracy związany z testowaniem. Idealnie nadają się do małych i średnich serii, a ponadto ich konstrukcja mechaniczna sprawia, że nadają się do obsługi wszystkich typów wyłączników różnicowoprądowych (RCD).
Z kolei przekaźniki 1- i 2-biegunowe są ekonomiczne i doskonale nadają się do ładowarek produkowanych w dużej skali. Ich główną zaletą są niższe koszty i kompaktowa konstrukcja.

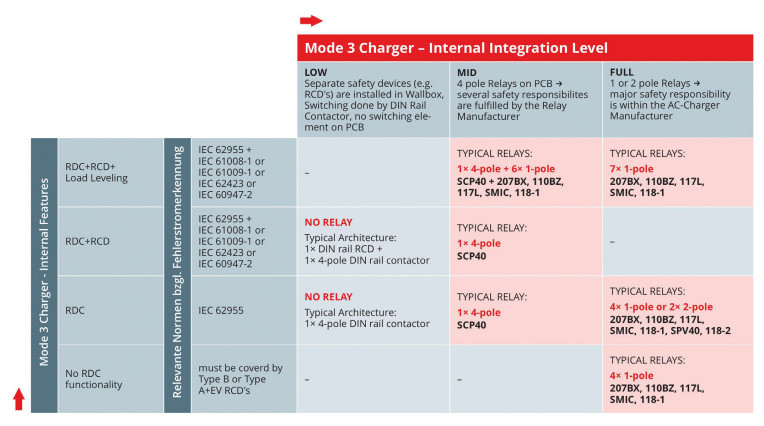

W tabeli przedstawiono typowe kombinacje funkcjonalności i dostępnych poziomów integracji oraz typowe opcje dostępne w ramach marek Sanyou i Song Chuan.
Rozwiązania przekaźnikowe firmy CODICO

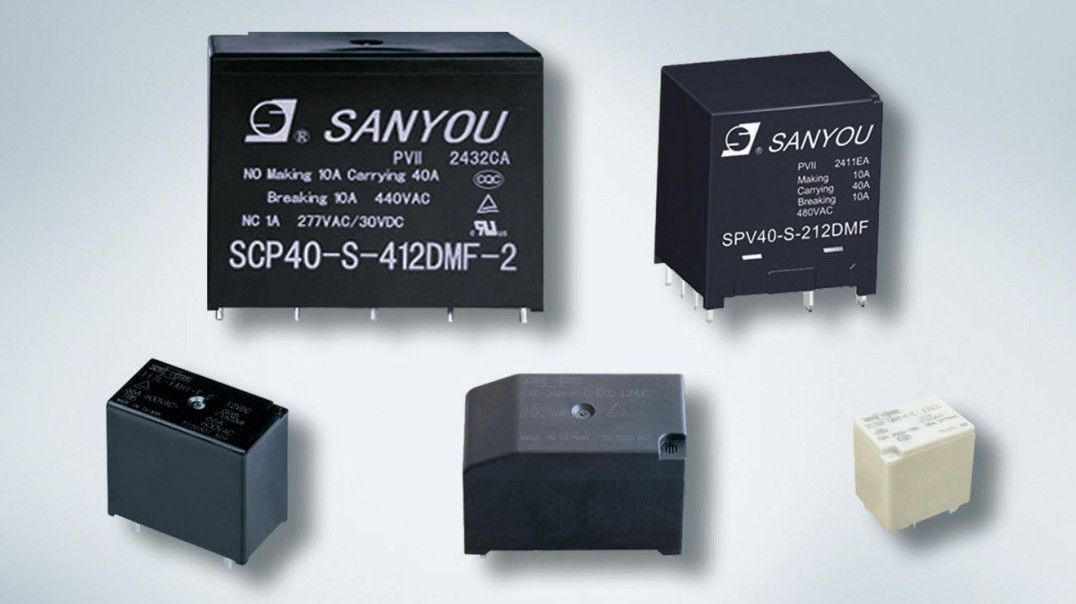

CODICO oferuje szeroką gamę zgodnych ze standardami rozwiązań przekaźnikowych dla stacji ładowania prądem przemiennym. Produkty od dostawców SANYOU i SONG CHUAN obejmują różne klasy mocy i spełniają odpowiednie normy dla systemów ładowania typu 2 i 3.
Robert Staniszewski Sales Engineer Passive Components – Poland
CODICO GmbH
www.codico.com
tel. 12 417 10 83 20
