Ekranowanie układów elektronicznych

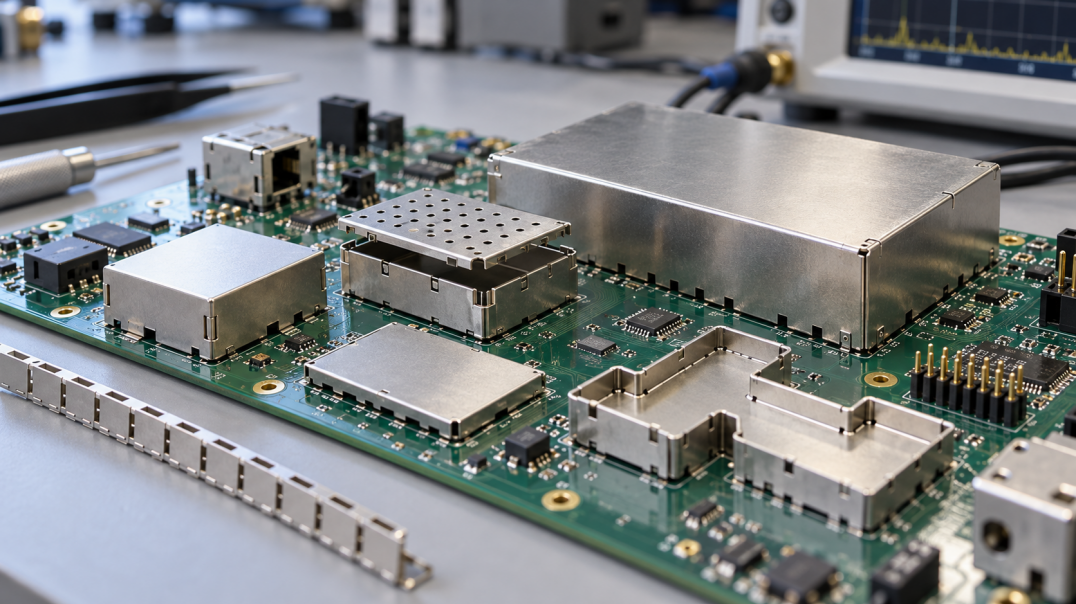

Osłony elektromagnetyczne montowane na płytkach drukowanych służą do ograniczania wpływu zakłóceń elektromagnetycznych na znajdujące się pod nimi komponenty. Poszczególne konstrukcje różnią się sposobem montażu, budową, możliwością dostępu do osłanianych elementów oraz zakresem ekranowanej powierzchni.
W asortymencie ABC Elektronik znajdują się standardowe ekrany przeznaczone do montażu powierzchniowego (SMT), konstrukcje przystosowane do montażu przewlekanego (THT), a także rozwiązania wykonywane w wymiarach i kształtach odpowiadających wymaganiom odbiorcy.
Jednoczęściowe i dwuczęściowe ekrany BMI-S
Jedną z grup oferowanych produktów są standardowe ekrany serii BMI-S, przeznaczone do montażu powierzchniowego. Wersje jednoczęściowe zapewniają ekranowanie pojedynczych elementów elektronicznych i są przewidziane do zastosowań, w których nie jest wymagany późniejszy dostęp do osłoniętych podzespołów.
Inną konstrukcję mają dwuczęściowe ekrany BMI-S, składające się z ramki i zdejmowanej pokrywki. Takie rozwiązanie umożliwia dostęp do komponentów znajdujących się pod osłoną, np. w celu ich sprawdzenia lub wymiany. Po wykonaniu tych czynności pokrywkę można ponownie zamontować na ramce.
Ramki i pokrywki są dostarczane oddzielnie. Wśród oferowanych produktów wymieniono również ekrany niskoprofilowe o wymiarach 16,50 × 16,50 × 2,00 mm oraz 26,21 × 26,21 × 2,00 mm.
Ekrany EZ PEEL z usuwanym wieczkiem
Osobną grupę stanowią ekrany serii EZ PEEL, również przeznaczone do montażu powierzchniowego. Ich charakterystycznym elementem są nacięcia umożliwiające usunięcie wieczka w sytuacji, gdy konieczne jest uzyskanie dostępu do osłoniętych elementów elektronicznych.
Konstrukcja pozwala na oddzielenie wieczka bez użycia dużej siły i bez uszkadzania pozostałej części ekranu. Po zakończeniu prac serwisowych osłonę można ponownie zamknąć przy użyciu zapasowej pokrywki.
Konstrukcje specjalne serii 97-2000
W przypadku niestandardowych wymagań konstrukcyjnych dostępne są ekrany specjalne serii 97-2000. Mogą być przystosowane zarówno do montażu powierzchniowego, jak i przewlekanego.
Ich kształt, wymiary oraz rozstaw wyprowadzeń mogą zostać dostosowane do wymagań klienta. Podobnie jak w przypadku dwuczęściowych ekranów BMI-S, konstrukcja składa się z ramki oraz pokrywki, która jest zatrzaskiwana na ramce.
Możliwość zdjęcia pokrywki zapewnia dostęp do elementów znajdujących się pod osłoną bez konieczności usuwania całej konstrukcji.
Ekrany paskowe do prototypów i małych serii
W ofercie znajdują się także ekrany paskowe, przeznaczone m.in. do produkcji prototypowej, krótkich serii oraz zastosowań, w których nie można wykorzystać innych typów osłon.
Elementy te są przystosowane wyłącznie do montażu przewlekanego. Ich konstrukcja umożliwia załamywanie pasków z dokładnością do pojedynczego segmentu, co pozwala utworzyć osłonę wokół wybranego obszaru płytki drukowanej.
Funkcję pokrywki może pełnić odpowiednio dopasowana płytka metalowa, odpowiadająca wymiarom ekranowanej powierzchni.
Ekrany puszkowe i aluminiowe
Do ekranowania większych obszarów przeznaczone są ekrany puszkowe. Mogą być wykonywane z blachy metalowej lub tkaniny przewodzącej i służyć do ekranowania całej płytki drukowanej albo wybranej jej części.
Typowe wymiary tych konstrukcji mieszczą się w zakresie od 20 × 20 × 3 mm do 160 × 100 × 35 mm. Dostępne są również warianty o kształtach i wymiarach dostosowywanych do wymagań klienta.
Wśród oferowanych rozwiązań znajdują się ponadto aluminiowe ekrany układów elektronicznych BLS. Zgodnie z opisem produktowym zastosowanie aluminium pozwala ograniczyć masę osłony i usprawnić przekazywanie ciepła przy zachowaniu właściwości ekranujących.
Przedstawione rodzaje ekranów różnią się przede wszystkim konstrukcją, sposobem montażu oraz możliwością dostępu do osłanianych podzespołów. Oferta obejmuje zarówno gotowe osłony do określonych zastosowań, jak i konstrukcje dostosowywane do wymiarów i geometrii konkretnej płytki drukowanej.
Źródło: ABC Elektronik Sp. z o.o.
