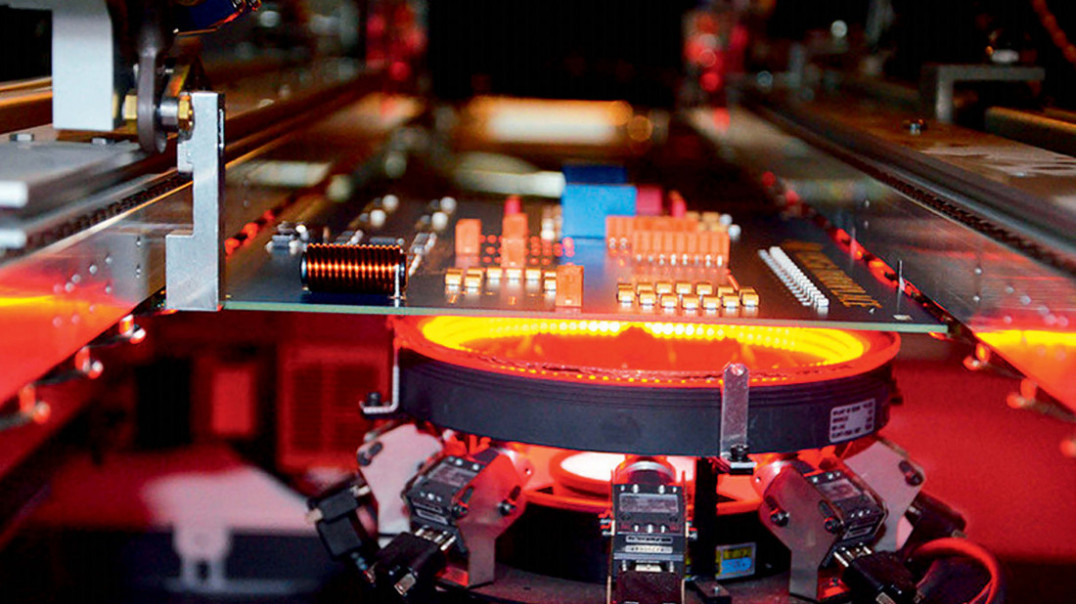

Ostatnie lata w branży elektroniki przyniosły znaczący wzrost zainteresowania klientów urządzeniami i technologiami produkcji w zakresie montażu elementów przewlekanych. Wbrew zapowiedziom sprzed wielu lat firmy rozwijają potencjał w tym zakresie i inwestują w kolejne, w pełni zautomatyzowane linie produkcyjne dla elementów THT.

Czy twoja produkcja THT też już nie nadąża z inspekcją?

Problemem, który pojawia się w tych działaniach, jest brak zautomatyzowanych systemów inspekcji, które nadzorowałyby jakość i pozwoliły na redukcję błędów popełnianych podczas montażu ręcznego. Okazuje się, że o ile fal i maszyn układających na rynku jest wiele, o tyle specjalizowane urządzenia AOI do procesu THT to niestety rzadkość.

100% elementów SMD na płytce?

Na rynku urządzeń elektronicznych kilka lat wstecz można było zauważyć trend przechodzenia za wszelką cenę na komponenty montowane powierzchniowo. Wydawało się wręcz, że lada moment branża elektroniki zrezygnuje całkowicie z uciążliwych w montażu komponentów przewlekanych. Ta prognoza miała silne oparcie w wielu wskaźnikach. Elementy powierzchniowe są bardziej standardowe, szybsze w montażu i tańsze, a urządzenia je układające są bardziej precyzyjne, wydajniejsze i lepiej zoptymalizowane. Choć w pewnych obszarach aplikacyjnych całkowite przejście na montaż powierzchniowy się udało, w innych niestety nie. W wielu aplikacjach próby zastosowania złączy SMD zakończyły się fiaskiem lub doprowadziły do pogorszenia jakości produktu. Powodem była mniejsza wytrzymałość mechaniczna, problemy z ich położeniem przez automaty pick & place oraz wyższe ceny. Czynniki te spowodowały zarzucenie takich prób, a nawet ponowne zainteresowanie rynku montażem przewlekanym, którego jesteśmy aktualnie świadkami.

Co więcej, można zaobserwować, że w wielu firmach kontraktowych maszyny do produkcji średnio- i wielkoseryjnej z elementami THT są wykorzystywane jedynie w niewielkim procencie ich możliwości, a parki maszynowe w zakresie procesu SMT są stale rozbudowywane. Skąd wynika takie podejście? Jest to wynik tego, że małe zamówienia na produkty z dużą liczbą komponentów przewlekanych niemal kompletnie wygasły. Na rynku pozostały zlecenia dotyczące średnich i dużych serii, które wymagają posiadania wyspecjalizowanych maszyn oraz znajomości ich działania. Nie ma już miejsca na półśrodki.

THT? Przecież to widać gołym okiem!

Na wstępie trzeba zauważyć, że współczesne projekty z komponentami THT to nie są już małe PCB zawierające wyłącznie elementy THT. Nawet jeżeli projekt bazuje głównie na komponentach przewlekanych, przeważnie ma też jakieś komponenty SMD. Zasadnicza część płytek ma więc charakter mieszany i to znacząco utrudnia proces produkcji. Co więcej, takie projekty są bardzo zaawansowane i nastręczają wielu problemów dla projektanta, niech świadczy bardzo wysokie zainteresowanie falami selektywnymi, podczas gdy klasyczne fale są coraz mniej atrakcyjne ze względu na swoje ograniczenia.

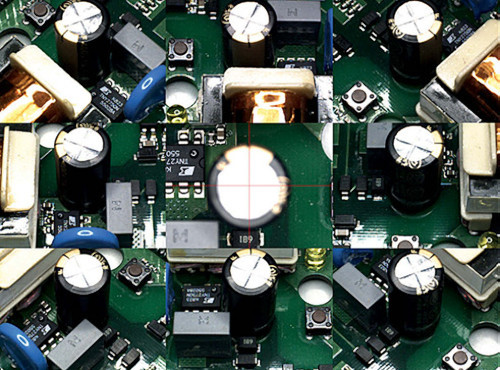

Rys. 1. Zrzut ekranu inspekcji z 9 kamer

Dzisiejsze projekty zawierające komponenty przewlekane są skomplikowane oraz wytwarzane w dużych seriach, co nastręcza wielu problemów. Montaż komponentów z blistrów czy układanie ciężkich elementów indukcyjnych, z którymi automaty pick & place sobie nie radzą, musi odbywać się ręcznie. W tym obszarze monotonia pracy oraz duża liczba podzespołów obsadzanych ręcznie powodują, że jest to najbardziej niekontrolowany pod względem jakości element procesu produkcji, a więc w którym pojawia się najwięcej błędów. Błędy występujące na tym etapie najczęściej wyłapywane są dopiero przy uruchomieniu gotowego pakietu.

100% testowanej partii

Pomimo że testowanie produkcji w czasie kontroli końcowej wydaje się dobrym rozwiązaniem, trzeba zdać sobie sprawę, że jest ona mocno uciążliwa. Jeżeli postawimy na funkcjonalne testy, może przydarzyć się sytuacja, kiedy problemy z kontaktem igieł testera lub stany nieustalone, jakie się pojawią przy przykładaniu płytki do łoża fakira, mogą zniszczyć układ. Tester wymaga przygotowania fikstury z igłami oraz oczywiście przeszkolonego pracownika.

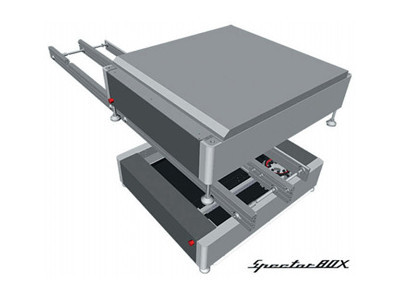

Rys. 2. Inspekcja top i bottom

Drugą opcją jest użycie systemu automatycznej weryfikacji AOI. Niestety duże rozmiary komponentów powodują, że klasyczne urządzenia inspekcyjne się do tego nie nadają lub wymagają wykonania znacznych modyfikacji ich oprogramowania oraz zmian konstrukcyjnych. Ponadto wiele elementów THT ma oznaczenia polaryzacji albo wartości umieszczone na krawędziach, co jest dodatkowym problemem. Większe są też tolerancje, różnorodność obudów, mamy więcej opcji montażu, co w sumie staje się zniechęcające, chyba że zdecydujemy się na wyspecjalizowany system AOI do THT zapewniający inspekcję PCB z obu stron.

AOI przed falą czy po fali?

Pytanie, czy inspekcję przeprowadzać przed, czy po procesie lutowania, nie jest wcale proste. Z racji łatwości wykonywania poprawek przed przepuszczeniem płytek przez falę zaleca się, aby inspekcja górnej strony PCB, gdzie znajdują się komponenty, była wcześniej, a więc przed kolejnym etapem. W ten sposób można wycofać płytkę z wadami, poprawić ułożenie w kilka sekund, a następnie kontynuować proces produkcyjny. Ocenę jakości lutowania pozostawia się na czas po lutowaniu na fali. Jest to realizowany od spodu PCB przez moduł Bottom. Tylko takie rozwiązanie pozwala graniczyć liczbę występujących błędów na linii THT i zminimalizować koszty późniejszych napraw.

MEK SpectorBox – elastyczne rozwiązanie

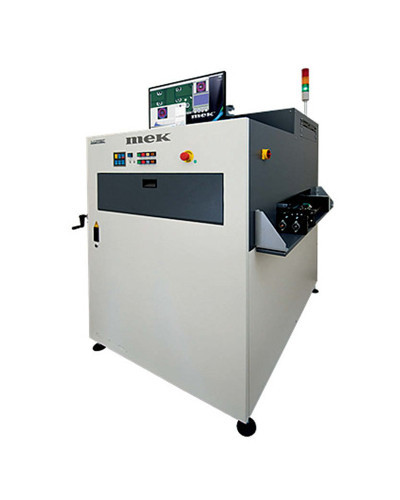

Rys. 3. Moduł MEK dla SpectorBox z zewnątrz

Podręcznikowe zalecenia często odbiegają od realiów. Wpływają na to warunki ekonomiczne lub wymagania procesowe. Trudno jest stworzyć produkt, który będzie spełniał wszystkie potrzeby, gdyż są one często sprzeczne. Niemniej producenci podejmują takie próby i przygotowują sprzęt, gdzie liczba kompromisów, na które trzeba się godzić, nie jest wielka. Taką funkcjonalność ma MEK SpectorBox, gdzie dzięki modułowej budowie możliwe jest przygotowanie czterech różnych konfiguracji:

  • SpectorBox Top,
  • SpectorBox Bottom,
  • SpectorBox Top+Bottom,
  • SpectorBox Top (transport górny) + Bottom (transport zwrotny).

To nie koniec – po wyborze ogólnej konfiguracji maszyny, na bazie wymogów projektu, można zdecydować, który model modułu zostanie użyty:

  • jednokamerowy albo wielokamerowy (1 + 8 bocznych),
  • z prześwitem 30, 60 albo 130 mm,
  • z oświetleniem dyfuzyjnym, wielokątowym albo UV, pozwalający ocenić jakość lakierowania.

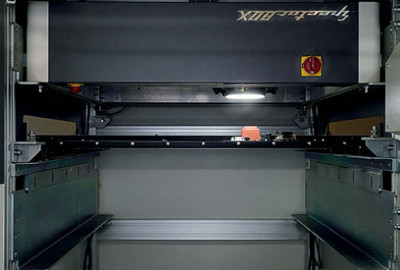

Rys. 4. Moduł TOP SpectorBox

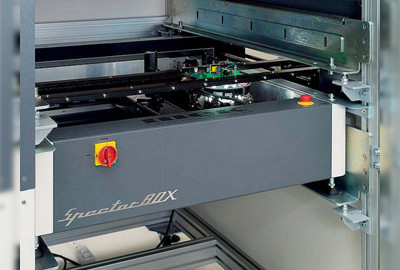

Rys. 5. Moduł BOT SpectorBox

Jak widać, już podstawowych opcji jest aż 12. Pozwalają one dostosować się do wymogów projektu i linii produkcyjnej. Wszystkie konfiguracje wykorzystują to samo oprogramowanie i wspólną bazę danych. Daje to jednakowe możliwości i sposoby inspekcji wewnątrz oprogramowania maszyny, jak również zewnętrznej stacji offline.

AOI do THT to też AOI

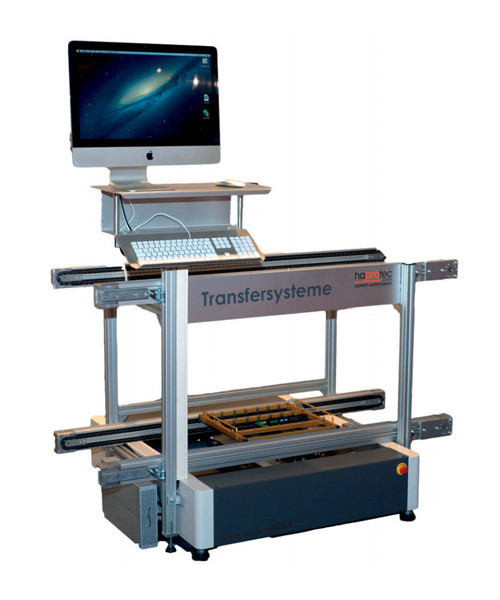

Rys. 6. Inspekcja na transporcie zwrotnym – przykład

SpectorBox ma wiele cech wyróżniających go spośród innych urządzeń inspekcyjnych, jak duży prześwit, ruchoma oś Z czy boczne kamery. Niemniej cały czas urządzenie to pozostaje klasycznym AOI. Ma wbudowane algorytmy czytania tekstu przez OCR albo OCV, zapewnia kontrolę kształtu, koloru oraz pozwala na czytanie kodów kreskowych. Jego możliwości żadnym zakresie funkcjonalności nie zostały okrojone względem odpowiednika działającego z elementami SMD. Oznacza to tyle, że mając SpectorBox, można zapasy czasu względem wydajności linii wykorzystać na inspekcję elementów mechanicznych, komponentów SMD czy wykonanie innych dodatkowych zadań. Jeżeli w danym momencie ilość pracy na liniach THT jest ograniczona i wymagana jest zmiana organizacji, można urządzenie to bez problemów przetransportować na linię produkcyjną SMD, gdzie będzie pełnić funkcję "klasycznego AOI". Firma MEK nie uznaje półśrodków.

ERSA + MEK = ERSA

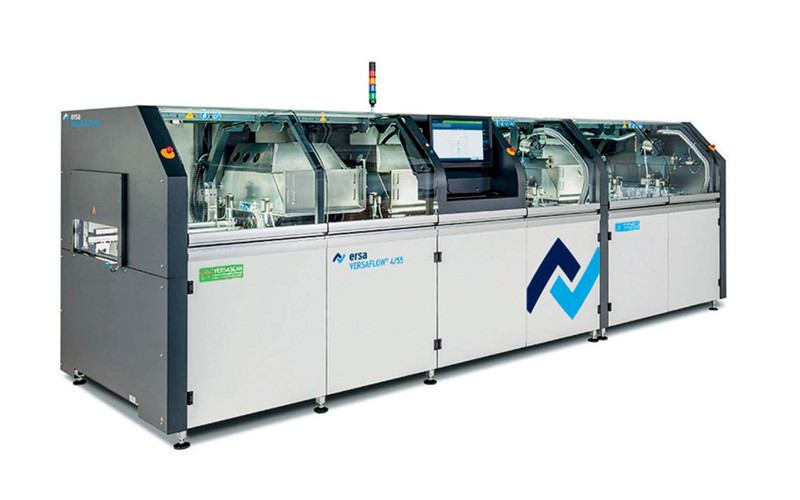

Rys. 7. Ersa Versaflow 4

Od ponad roku japońska firma MEK weszła we współpracę z jednym z największych producentów klasycznych i selektywnych fal lutowniczych ERSA. Wymiana doświadczeń oraz planów na rozwój rynku montażu przewlekanego pozwoliła stworzyć nową generację fal selektywnych wyposażonych w inspekcję połączeń lutowanych VersaEye od MEK.

Takie połączenie wewnątrz jednej maszyny rozwiązuje wiele problemów, z którymi musieliśmy się mierzyć w przeszłości. Nie wprowadza się w ten sposób dodatkowej maszyny ani dodatkowego dostawcy do miejsca, gdzie już urządzenie pracuje. Skraca to tym samym liczbę wymaganych uzgodnień, wymaganej dokumentacji oraz czasu od planu do chwili, kiedy pierwszy gotowy, w 100% zgodny, wyrób wyjeżdża z fabryki. Niezależnie od obranej drogi współpracy, otrzymasz szybką, bezbłędną i łatwą w programowaniu inspekcję na linii THT.
