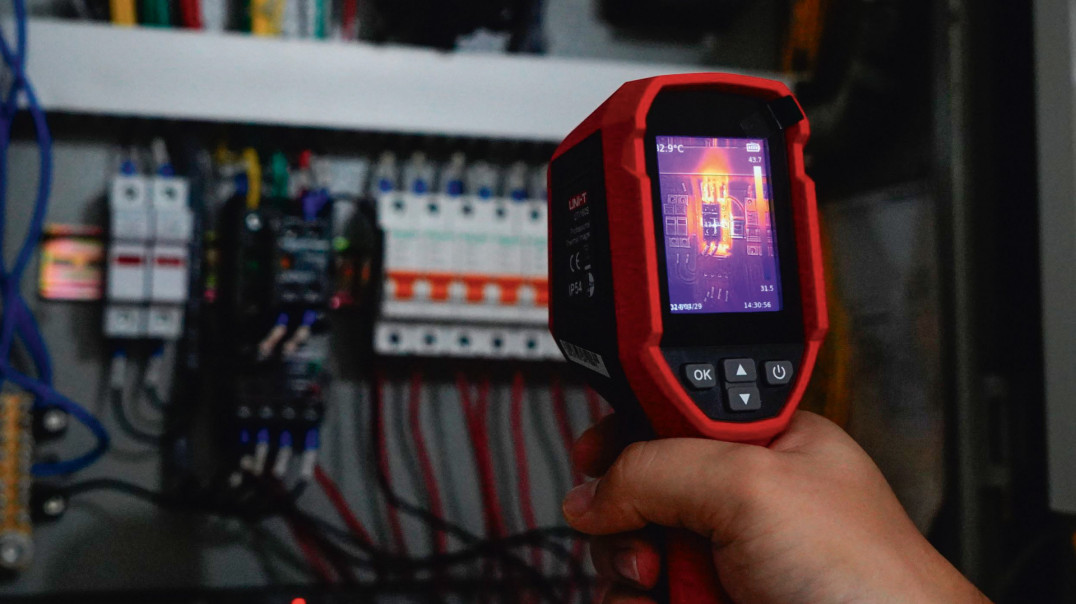

Przegląd produktów do termowizji firmy UNI-Trend

Niestety niewielka pozostaje szerokość pasma tego "odbiornika". Zakres długości fal odbieranych przez ludzkie oko to tylko 380‒780 nm. Nie widzimy więc promieniowania podczerwonego (IR) i promieniowania ultrafioletowego (UV). Najdłuższa widzialna fala jest w przybliżeniu tylko 2 razy dłuższa od najkrótszej. Odnosząc ten parametr do zmysłu słuchu, możemy powiedzieć, że widzimy jedną oktawę. Dla porównania ucho słyszy dźwięki z przedziału 20 Hz ‒ 20 kHz, co odpowiada w przybliżeniu 10 oktawom. Z drugiej strony ludzkie ucho ma nieporównywalnie gorszą od oka rozdzielczość kątową. Odniesienie do zmysłu słuchu ma swoje usprawiedliwienie. Przedstawiając zasadniczo produkty do termowizji, artykuł zawiera również przykład produktu realizującego obrazowanie akustyczne.

UNI-Trend to firma specjalizująca się w produkcji urządzeń pomiarowych i testujących (T&M) oferowanych pod marką UNI-T. W Polsce dobrze znane są już podręczne multimetry. Mniej znane, ale zdobywające powoli rynek są bardziej zaawansowane przyrządy laboratoryjne. Ofertę dopełnia szeroka gama kamer termowizyjnych.

Poniżej przedstawiono produkty do termowizji z oferty dostępnej na stronie thermal.uni-trend.com.

Produkty UNI-Trend z działu Thermal Imaging znajdują szerokie zastosowanie w różnych branżach:

• budownictwo – inspekcja izolacji, wykrywanie mostków termicznych, lokalizowanie zawilgoceń.
• elektryka – diagnostyka urządzeń elektrycznych, wykrywanie przegrzewających się elementów.
• przemysł – monitorowanie procesów produkcyjnych, kontrola jakości.
• medycyna – diagnostyka stanów zapalnych, wykrywanie zmian temperatury skóry.
• bezpieczeństwo – nadzór nocny, wykrywanie osób i obiektów w ciemności.
• energetyka – kontrola stanu instalacji elektrycznych i cieplnych.
• ratownictwo – poszukiwanie osób w trudnych warunkach.
• automatyka – kontrola procesów produkcyjnych.

Produkty do termowizji są oferowane w następujących głównych kategoriach:

• kamery termowizyjne – to podstawowa oferta firmy, obejmująca różnorodne modele przeznaczone do różnych zastosowań.
• monokulary termowizyjne – przenośne urządzenia termowizyjne, idealne do użytku na zewnątrz, np. podczas polowań czy akcji poszukiwawczych.
• moduły termowizyjne do smartfonów – rozwiązanie umożliwiające przekształcenie smartfona w kamerę termowizyjną.

Wiele kamer UNI-T oferuje zaawansowane funkcje, takie jak:

• Wi-Fi – bezprzewodowe przesyłanie danych.
• Izoterma – funkcja wyróżniania obszarów o określonej temperaturze.
• VIS – tryb obrazowania w świetle widzialnym.
• T-Mix – funkcja łączenia obrazu termowizyjnego z obrazem w świetle widzialnym.
• Super resolution – technologia zwiększania rozdzielczości obrazu.
• Level/span – regulacja zakresu wyświetlanych temperatur.
• On screen analyzer – narzędzia do analizy obrazu bezpośrednio na ekranie kamery.

Poniżej przedstawiono kilka wybranych modeli i ich kluczowe cechy.

UTi716S – kamera termowizyjna klasy ekonomicznej

UTi716S jest wyposażona w detektor podczerwieni 12 μm o rozdzielczości 160×120 pikseli i kamerę cyfrową 2MP z funkcją Super Resolution. Opracowany przez firmę UNI-T algorytm "T-Mix auto-adaptive dual-light fusion" generuje obrazy IR o wysokiej rozdzielczości z wyraźnymi szczegółami. Rozszerzony zakres pomiaru temperatury oraz wbudowany oświetlacz LED i wskaźnik laserowy pozwalają realizować różne scenariusze pomiarowe. Lekka konstrukcja z zaledwie czterema przyciskami cechuje się łatwą obsługą. Kamera jest szeroko stosowana w diagnostyce systemów HVAC, w inspekcji samochodów i do kontroli instalacjach elektrycznych.

Cechy:

• rozdzielczość 160×120 pikseli,
• detektor podczerwieni 12μm,
• zakres pomiaru temperatury od –20°C do 550°C,
• aparat cyfrowy 2 MP,
• technologia "T-Mix" łączącego termowizję ze światłem widzialnym,
• funkcja superrozdzielczości,
• wielojęzyczny system operacyjny,
• oświetlenie LED + wskaźnik laserowy,
• klasa ochrony IP54, odporność na upadek z wysokości 2 m.

UTi722M – moduł kamery termowizyjnej do smartfonów z systemem Android

UTi722M przekształca smartfon w kamerę termowizyjną. Jego najbardziej wyróżniającym się elementem jest regulowany obiektyw o ogniskowej 4 mm, który sprawdza się w pomiarach celów bliskich i odległych. Moduł współpracuje z przyjazną dla użytkownika aplikacją "Thermal Mobile" udostępniającą praktyczne funkcje porównywalne z dostępnymi w profesjonalnych kamerach. UTi722M to pomocne narzędzie dla konserwatorów instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Przydaje się też inżynierom na budowach, miłośnikom podróży przygodowych, a nawet w życiu codziennym np. do pomiaru temperatury piekarnika.

UTx625M – termowizor / monokular

UTx625M to lekki termowizor wyposażony w detektor podczerwieni 640×512 i ekran OLED o przekątnej 0,39 cala. Dobrze leży w dłoni. Odłączany akumulator zapewnia pracę przez 3,5 h. Aplikacja mobilna "Thermal Xplorer" pozwala łączyć się przez Wi-Fi w celu wyświetlania obrazów w czasie rzeczywistym na innych urządzeniach. UTx625M to dobry wybór dla miłośników aktywności na świeżym powietrzu.

Cechy:

• lekka i kompaktowa konstrukcja,
• ekran OLED 0,39 cala,
• wyjmowany akumulator (UT-M20),
• określanie odległości na zasadzie stadiametrycznej,
• inteligentny tryb gotowości,
• e-kompas,
• nagrywanie wideo,
• transmisja strumieniowa na żywo przez Wi-Fi.

UTi640C – inteligentna kamera termowizyjna klasy profesjonalnej

UTi640 to flagowy model marki UNI-T. Wykorzystuje czujniki podczerwieni o wysokiej czułości i rozdzielczości, które zapewniają wysokiej jakości obrazy w podczerwieni z wyższym zakresem pomiaru temperatury i wyższą dokładnością niż pozostałe produkty. Kamera pracuje pod kontrolą systemu operacyjnego Android, ma duży ekran wyświetlacza i odchylany obiektyw. UTi640C może również synchronicznie łączyć obrazy widzialne i podczerwone oraz wyświetlać kluczowe elementy obrazów za pomocą metod PIP (Picture in Picture) i MIF (Multiple Image Fusion). Dzięki otwartej aplikacji platformy Android można ją rozszerzać do wielofunkcyjnej mobilnej platformy do obrazowania termicznego, zapewniając użytkownikom bardziej zaawansowane efekty wizualne i lub dodając profilowane pod użytkownika elementy obsługi.

Cechy:

• 5-calowy ekran dotykowy (1280×720 pikseli),
• elastyczny, odchylany ekran wyświetlacza,
• rozdzielczość IR 640×480,
• zakres pomiaru temperatury: od –40°C do 800°C, obiektyw zewnętrzny do 2000°C / od –40°C do 1472°C, obiektyw zewnętrzny do 3632°C,
• wymienny obiektyw (opcjonalny teleobiektyw/ obiektyw wysokotemperaturowy),
• ustawianie ostrości – automatyczne lub ręczne,
• obrót obiektywu optycznego o 70°,
• 4-calowy wizjer (ekran wyświetlacza LCOS 1280×960),
• automatyczny alarm wysokiej/niskiej temperatury,
• automatyczne śledzenie punktu gorącego lub zimnego,
• analizator na ekranie wyświetlacza: Point 10/Line 5/Rectangle 5/Circle 5,
• przechwytywanie obrazu,
• nagrywanie wideo, nagrywanie głosu,
• tryby obrazu: Thermal, Visual image, Fusion, PIP,
• zoom cyfrowy: 1,1~10x (regulacja ciągła),
• 10 palet zobrazowania kolorów (White hot, Lava, Ironbow, Hot iron, Medical, North pole, Rainbow1, Rainbow2, Black hot, Red),
• izotermy – above, below,
• latarka LED,
• wskaźnik laserowy,
• GPS i kompas,
• interfejsy Bluetooth i Wi-Fi, kontrolowane z aplikacji mobilnej,
• oprogramowanie na PC do analizy obrazu i projekcji obrazu w czasie rzeczywistym,
• wymienny akumulator,
• IP54, odporność na upadek z 1 m.

UT568B – kamera do obrazowania akustycznego

Na koniec urządzenie, które znalazło się w tej samej kategorii przez podobny sposób obsługi, podobieństwo kształtu i wykorzystanie tych samych komponentów konstrukcyjnych. Dotyczy jednak zupełnie innego zjawisko i bazuje na innej metodzie pomiaru.

Kamera do obrazowania akustycznego UT568B to poręczne i profesjonalne narzędzie zaprojektowane do wykrywania uszkodzeń i awarii, którym towarzyszą zjawiska akustyczne. Mogą to być np. wycieki w instalacjach sprężonego powietrza lub tzw. wyładowania niezupełne (partial discharge) w instalacjach wysokiego napięcia. Kamera może też być pomocna w wykrywaniu uszkodzonych łożysk tocznych. Wymienione zjawiska wytwarzają fale dźwiękowe, których źródła mogą być skutecznie wykrywane i lokalizowane, a ich zobrazowanie może być nakładane na widok maszyny lub instalacji. Precyzyjną lokalizację źródła dźwięku przy użyciu kamery umożliwia matryca złożona z niskoszumowych mikrofonów MEMS o regulowanej szerokości pasma akustycznego. Duży zakres dopuszczalnych odległości od obiektu mierzonego pozwala na realizację różnych zadań pomiarowych. Kamera wyświetla dane w czasie rzeczywistym oraz wspomaga dokumentowanie wyników pomiarów.

Cechy:

• matryca złożona ze 138 mikrofonów MEMS o niskim poziomie szumów
• regulowana szerokość pasma od 2 kHz do 100 kHz,
• zakres odległości pomiaru od 0,3 m do 150 m,
• ekran dotykowy 4,3 cala,
• częstotliwość próbkowania dźwięku do 200 kHz,
• aparat cyfrowy 13 MP,
• dalmierz laserowy LRF do 30 m,
• wykonywanie zdjęć i nagrywanie wideo,
• dodatkowy oświetlacz LED,
• profesjonalne oprogramowanie do analizy wyników,
• odłączany i ładowalny akumulator litowo-jonowy.

Podsumowanie

Dział "Thermal Imaging" firmy UNI-TREND oferuje szeroki wybór kamer termowizyjnych i akcesoriów, dostosowanych do różnych potrzeb i budżetów. Produkty charakteryzują się dobrą jakością obrazu, bogatą funkcjonalnością i solidną konstrukcją. Dzięki temu stanowią atrakcyjną propozycję dla profesjonalistów z różnych branż.

Jarosław Kwiatkowski

WAVE-TEST Sp. z o.o. – dystrybutor firm NARDA-STS i UNI-TREND
tel. 608 353 351
www.wave-test.pl
