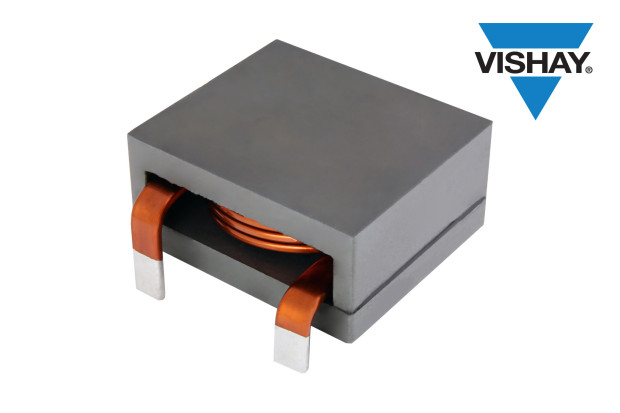

Cewka THT z rdzeniem ferrytowym o małej rezystancji uzwojenia i prądzie nasycenia do 230 A

Vishay Dale wprowadza do oferty nowy typ cewki indukcyjnej z rdzeniem ferrytowym, przeznaczonej do zastosowań w przemyśle i aplikacjach wojskowych. Jest to cewka o szerokim zakresie temperatur pracy, małej rezystancji uzwojenia i dużym prądzie nasycenia, produkowana w obudowie do montażu przewlekanego o wysokości 15,4 mm.

W porównaniu z podobnymi cewkami ferrytowymi, nowy model IHDF-1300AE-10 charakteryzuje się większym o 75% prądem nasycenia, wynoszącym 230 A przy prądzie znamionowym 72 A. Dodatkową zaletą jest mała rezystancja DC, ograniczona do zaledwie 1,1 mW (maks.) i wynikające stąd małe straty mocy. Ponadto, niskoprofilowa konstrukcja ułatwia projektantom spełnienie wymogów w zakresie odporności na udary i wibracje. Cewka nadaje się do pracy w zakresie dopuszczalnych temperatur otoczenia od -55 do +125°C.

Ważniejsze dane techniczne:

• indukcyjność: 1,...10 µH,
• DCR (maks.): 0,79...1,1 mΩ,
• prąd znamionowy: 58...72 A,
• prąd nasycenia: 35...230 A,
• SRF: 9...39 MHz,
• wymiary: 33,0 x 29,8 x 15,4 mm.
