Dławik skompensowany prądowo o zakresie dopuszczalnych temperatur pracy od -55 do +150°C

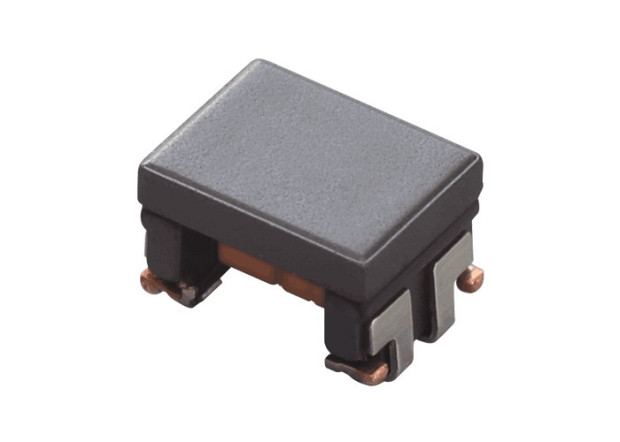

Nowy dławik skompensowany prądowo DLW32MH201YK2 firmy Murata, zaprojektowany do zastosowań w samochodowych sieciach Ethernet 100BASE-T1, wyróżnia szerszym zakresem dopuszczalnych temperatur pracy od wcześniejszych wersji (-55…+150°C vs. -40…+125°C).

Uzyskano to dzięki zastosowaniu metalowych końcówek absorbujących naprężenia występujące wskutek zmian temperatury oraz nowo opracowanym przez firmę Murata materiałom i zoptymalizowanej konstrukcji mechanicznej. Dławik uzyskał kwalifikację AEC-Q200. Jest produkowany w obudowie SMD rozmiaru 1210 (3,2 x 2,5 mm) o grubości 2,3 mm.

Ważniejsze parametry:

• indukcyjność (sygnał współbieżny, 100 kHz): 200 μH -20%/+30%,
• napięcie znamionowe: 80 V_DC,
• prąd znamionowy (85/125/150°C): 70 mA/70 mA/5 mA,
• wytrzymałość dielektryczna: 200 V_DC,
• rezystancja DC (typ./maks.): 4,1 Ω/4,92 Ω,
• rezystancja izolacji: min. 10 MΩ.

Więcej na: www.murata.com
