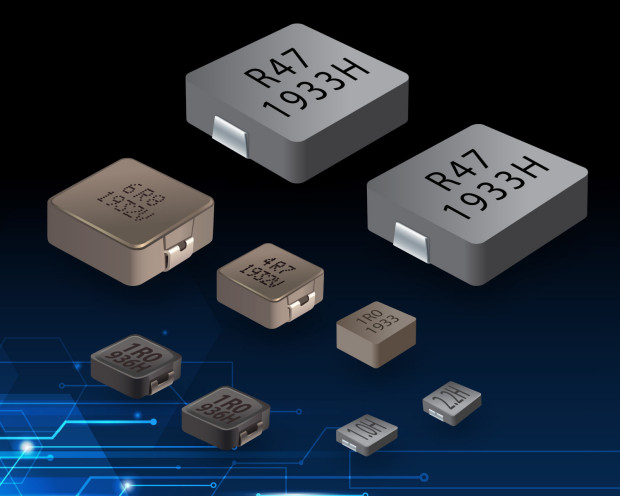

Wysokoprądowe cewki ekranowane 0,1…33 µH o dużej gęstości prądu

Oferta cewek indukcyjnych SRP firmy Bourns powiększyła się o 9 nowych modeli charakteryzujących się dużą gęstością prądu i możliwością pracy w szerokim zakresie temperatury nawet do +180°C. Nadają się one do pracy w aplikacjach wysokoprądowych, wymagających niewielkich cewek o ekranowanej konstrukcji, generujących małe pole elektromagnetyczne. Zawierają w zależności od wersji uzwojenie nawinięte okrągłym lub płaskim drutem i rdzeń wykonany ze sproszkowanego stopu metalu na bazie żelaza. Wykazują mały przydźwięk akustyczny i bardzo dobrą stabilność w funkcji temperatury.

Cewki serii SRP1040VA i SRP6030VA zostały wykonane na bazie nowo opracowanego proszku ze stopu metalu i zawierają uzwojenie z emaliowanego, miedzianego drutu o przekroju okrągłym. Nadają się do pracy w zakresie temperatury do +180°C (wliczając w to efekt samonagrzewania). Uzyskały kwalifikację AEC-Q200. Mogą być stosowane w wielu aplikacjach wysokotemperaturowych wymagających podzespołów o dużej niezawodności, których przykładem mogą być systemy oświetleniowe z diodami LED, przetwornice DC-DC i zasilacze sieciowe. Cewki te są produkowane na zakres indukcyjności od 0,47 do 22 µH.

Cewki SRP4018FA zawierają uzwojenie płaskie o bardzo małej rezystancji DC. Dzięki temu wytwarzają mniej ciepła, zwłaszcza przy pracy w przetwornicach napięcia o dużym prądzie przewodzenia. Są produkowane w wersjach o indukcyjności od 0,33 do 1,2 µH. Ich zakres temperatury pracy rozciąga się od -55 do +155°C. Uzyskana kwalifikacja AEC-Q200 potwierdza ich dużą niezawodność.

Dodatkowo, nowa oferta obejmuje cewki SRP1245C, SRP1265C, SRP3012C, SRP3020C, SRP5020C i SRP5030C z uzwojeniem z drutu o przekroju okrągłym. Są to tanie cewki do zastosowań komercyjnych, mogące znaleźć zastosowanie w produktach wytwarzanych w dużych seriach, nie wymagających kwalifikacji AEC-Q200. Są one produkowane na zakres indukcyjności 0,1…33 µH i mogą pracować w temperaturze otoczenia od -40 do +125°C.
