Wieloelementowe kondensatory ceramiczne o małej rezystancji i indukcyjności szeregowej

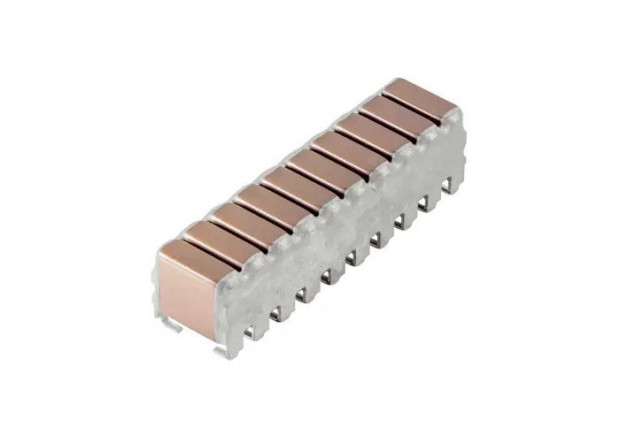

Wieloelementowe kondensatory ceramiczne serii SV firmy Knowles Precision Devices mogą znaleźć zastosowanie w obwodach wejściowych i wyjściowych zasilaczy impulsowych i przetwornic DC-DC. Są produkowane w postaci pionowych struktur, pozwalających zmniejszyć wymaganą powierzchnię płytki drukowanej przy zapewnieniu dużej pojemności oraz zapewnić małe naprężenia mechaniczne i termiczne. W zależności od wersji zawierają 3, 5 lub 10 struktur kondensatorów o jednakowych rozmiarach. Występują obecnie w wariantach o pojemności od 14 do 220 mF i napięciu znamionowym 25, 50 i 100 V.
Zastosowanie dielektryka X7R w kondensatorach SV zapewnia duży współczynnik pojemności do objętości oraz małą rezystancję i indukcyjność szeregową (ESR, ELS), pozwalając na pracę z dużymi prądami tętnień w zakresie dużych częstotliwości. Ponieważ prąd tętnień powoduje nagrzewanie się kondensatora i degradację jego parametrów, zmniejszenie ESR pozwala minimalizować te efekty, a w konsekwencji ograniczyć straty mocy i zwiększyć niezawodność. Rezystancja ESR kondensatorów SV wynosi już od 0,4 mW (wersja 220 mF @ 100 kHz).
Kondensatory serii SV są w 100% testowane pod kątem wytrzymałości dielektrycznej, rezystancji izolacji, pojemności i tangensa kąta strat. Charakteryzują się dużą rezystancją izolacji, wynoszącą 500 MW przy 25°C i małym tangensem kąta strat, wynoszącym maksymalnie 5% (25°C, 1,0 ±0,2 VRMS, 120 Hz).
