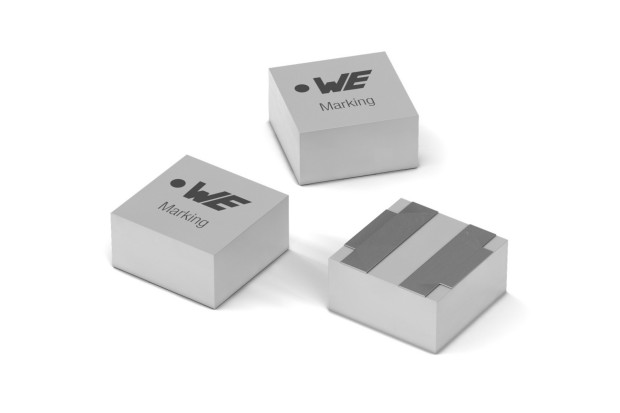

Nowe cewki mocy rodziny WE-MAPI o małych stratach i szerokim zakresie temperatury pracy
Würth Elektronik ICS
Cewki indukcyjne rodziny WE-MAPI z rdzeniem ze stopu metali są obecnie najmniejszymi tego typu komponentami dostępnymi na rynku. Charakteryzują się dużym prądem nasycenia, dużą przenikalnością magnetyczną i małą rezystancją uzwojenia. Zostały zaprojektowane do zastosowań przede wszystkim w konwerterach DC-DC wysokiej klasy, pracujących z częstotliwością taktowania do 20 MHz. Do oferty tych komponentów wchodzą obecnie wersje produkowane w obudowach rozmiaru 5020 (5,4 x 5,4 x 2,1 mm) i 5030 (5,4 x 5,4 x 3,1 mm) oraz model 4020HT (4 x 4 x 2 mm), wyróżniający się szerokim zakresem dopuszczalnej temperatury pracy od -55 do +150°C oraz mniejszymi o 55% stratami AC w porównaniu z najbliższymi odpowiednikami dostępnymi obecnie na rynku.
Cewki rodziny WE-MAPI uzyskały kwalifikację AEC-Q 200. Wykazują czterokrotnie większy prąd nasycenia od innych cewek o podobnych gabarytach, wynoszący nawet do 12,4 A. Czynnikiem decydującym o ich doskonałych parametrach jest precyzyjna obróbka. Uzwojenie, wykonane z emaliowanego drutu miedzianego, jest trwale osadzone w stopie metalowo-proszkowym, którego hybrydowy system spajania ogranicza starzenie termiczne elementu. Cewki WE-MAPI są całkowicie pozbawione miejsc spawania lub lutowania, dzięki czemu nie mają żadnych potencjalnych słabych punktów. Powierzchnie stykowe Ni/Sn zapewniają idealną współpłaszczyznowość i znacznie zmniejszają zapotrzebowanie na przestrzeń montażową. Samoekranująca konstrukcja zapewnia najlepsze, możliwe do uzyskania parametry EMC.
