Zintegrowany czujnik prądu o zakresie pomiarowym 200 A do układów zasilania

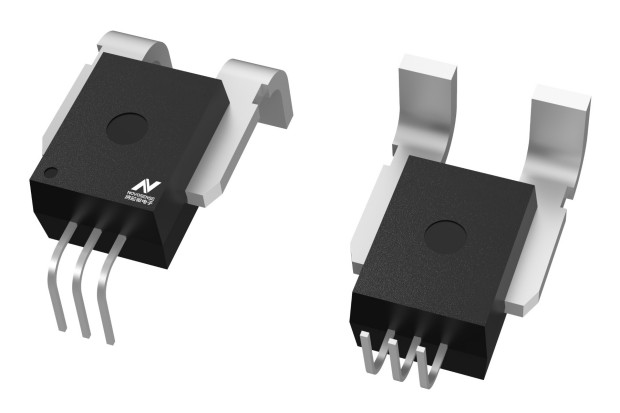

NSM2311 to najnowszy czujnik natężenia prądu z oferty firmy Novosense, zaprojektowany do zastosowań w układach zasilania. Uzyskał on kwalifikację AEC-Q100 i może pracować w szerokim zakresie temperatury otoczenia od -40 do +155°C. Wykazuje bardzo małą rezystancję uzwojenia pierwotnego, równą 100 µΩ, co pozwala na pomiar natężenia prądu ciągłego w zakresie do 200 A. Jest zamykany w obudowie SIP-5 o drodze upływu 6,9 mm. Zapewnia izolację do 5 kV rms.

NSM2311 może pracować w dwóch trybach: fixed i proportional. W pierwszym z nich napięcie wyjściowe nie zmienia się wraz ze zmianą napięcia zasilania, co eliminuje potrzebę stosowania precyzyjnego regulatora napięcia i obniża koszty. Dzięki precyzyjnym algorytmom kompensacji temperatury 1. i 2. rzędu, NSM2311 zapewnia dużą dokładność pomiaru natężenia prądu w pełnym zakresie temperatury roboczej. Jego błąd czułości i zera wynosi odpowiednio <±1% i <±5 mV w podzakresie +25...+150°C oraz <±1,5% o <±5 mV w podzakresie -40...+25°C.
