Najmniejsze na rynku sprzęgacze optyczne o drodze upływu 8,2 mm

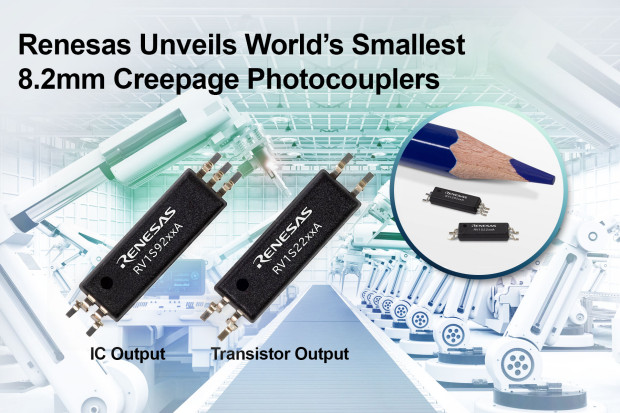

Firma Renesas wprowadza do oferty serię najmniejszych na rynku sprzęgaczy optycznych o drodze upływu 8,2 mm, zaprojektowanych specjalnie do zastosowań w automatyce przemysłowej i instalacjach fotowoltaicznych. Sprzęgacze RV1S92xxA i RV1S22xxA, zamykane w obudowach o szerokości 2,5 mm, charakteryzują się mniejszą o 35% powierzchnią montażową od wcześniejszych wersji.

Sprzęgacz komunikacyjny RV1S9260A o przepustowości 15 Mbps i sterownik modułów IPM RV1S9213A są pierwszymi na rynku tego typu układami zamykanymi w obudowach LSSO5 o rozstawie wyprowadzeń 0,65 mm – mniejszym o połowę od konwencjonalnych odpowiedników. Dzięki bardzo małej grubości, zmniejszonej do 2,1 mm, mogą być montowane od spodu płytki drukowanej, zwalniając przestrzeń na górnej powierzchni dla innych komponentów. Wykazują współczynnik CMR równy 50 kV/µs, zapewniając skuteczną ochronę mikrokontrolerów i układów I/O przed impulsami wysokonapięciowymi.

RV1S2281A i RV1S2211A to sprzęgacze z wejściem DC o prądzie polaryzacji odpowiednio 5 m A i 1 mA oraz z wyjściem tranzystorowym, a RV1S2285A to sprzęgacz z wejściem AC i wyjściem tranzystorowym. Wszystkie one zapewniają drogę upływu 8,2 mm. Są zamykane w obudowach LSSOP o szerokości 2,5 mm, wysokości 2,1 mm i rozstawie wyprowadzeń 1,3 mm.

Wszystkie sprzęgacze z nowej oferty charakteryzują się wzmocnioną izolacją do 5000 Vrms i szerokim zakresem dopuszczalnych temperatur pracy od -40 do +115°C. Spełniają wymogi standardów UL61800-5-1 dla układów napędowych i UL61010-2-201 dla systemów sterowania, w tym sterowników PLC.
