16-bitowy mikrokontroler z wbudowanym sterownikiem wyświetlaczy e-paper

Wyświetlacze e-paper zapewniają czytelność zbliżoną do papieru i zużywają bardzo mało energii ze względu na to, że przechowywanie danych na ekranie nie wymaga poboru prądu. Znajdują one zastosowanie jako zamienniki wyświetlaczy ciekłokrystalicznych w e-bookach, etykietach sklepowych i na kartach inteligentnych do wyświetlania kodów bezpieczeństwa CVV/CVC zmieniających się w regularnych odstępach. Istnieją jednak problemy, które należy rozwiązać w przypadku kart z wyświetlaczem wbudowanym. Należy do nich mała pojemność baterii oraz podatność na uszkodzenie podzespołów elektronicznych w wyniku obciążenia mechanicznego, np. zgięcia karty.

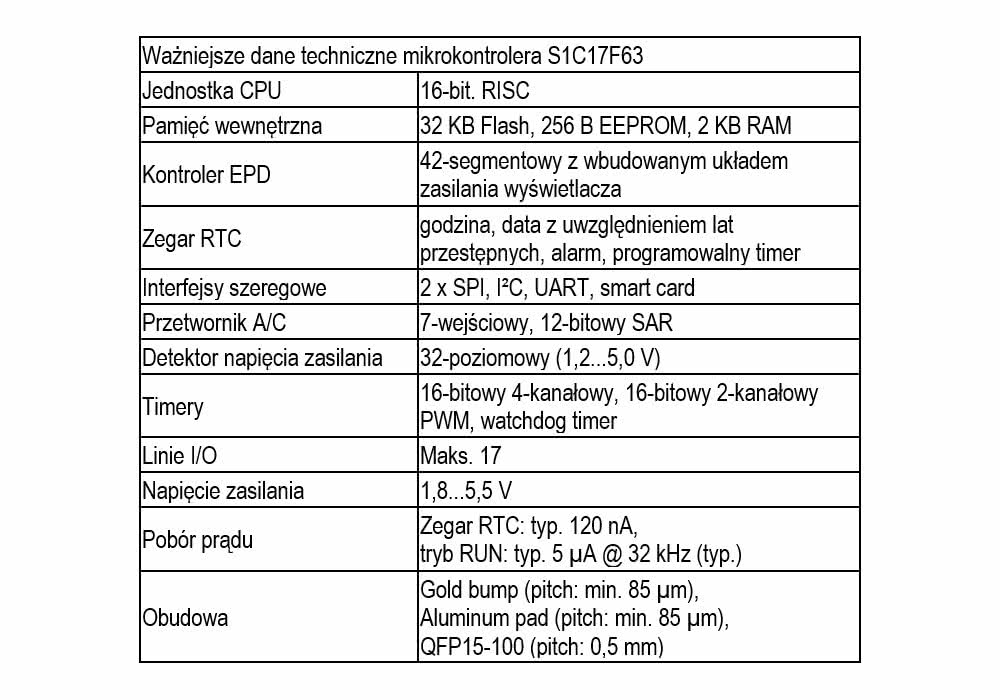

Aby rozwiązać te problemy, firma Epson opracowała 16-bitowy mikrokontroler S1C17F63 z wbudowanym sterownikiem wyświetlacza e-paper (do 42 segmentów), pozwalający zmniejszyć liczbę komponentów i zwiększyć trwałość karty. Pobór mocy tego układu wynosi typowo 120 nA w trybie z aktywnym zegarem RTC, co stanowi redukcję o 40% w porównaniu z wcześniejszym odpowiednikiem. Oprócz wspomnianego sterownika wyświetlacza e-paper, S1C17F63 zawiera pamięć Flash i EEPROM, zestaw timerów, przetwornik A/C, zegar RTC oraz czujnik temperatury do kompensacji dryftu częstotliwości rezonatora. Układ jest produkowany w obudowie QFN15-100 oraz może być dostarczany w postaci nieobudowanych struktur półprzewodnikowych.
