Precyzyjny wzmacniacz pomiarowy o wejściowym prądzie polaryzacji 25 pA

LTC6373 to precyzyjny wzmacniacz pomiarowy o bardzo małym wejściowym prądzie polaryzacji, wynoszącym 25 pA. Zawiera sieć precyzyjnie dopasowanych wewnętrznych rezystorów i w pełni różnicowe wyjście do współpracy z zewnętrznymi przetwornikami A/C wysokiej klasy. Wyjściowe napięcie sumacyjne jest niezależnie programowane za pomocą linii VOCM.

Układ charakteryzuje się dużym współczynnikiem CMRR, małym napięciem offsetu, małym błędem i dryftem wzmocnienia oraz bardzo dobrą liniowością. Umożliwia programowanie wzmocnienia za pomocą 3-bitowego interfejsu konfiguracyjnego na jednej z 7 ustalonych fabrycznie wartości od 0,25 do 16 V/V. Ósmy stan wejść odpowiada za przełączenie układu w tryb shutdown, w którym pobór prądu zmniejsza się do 220 µA. W odróżnieniu od konwencjonalnych wzmacniaczy ze sprzężeniem napięciowym, LTC6373 zachowuje jednakowe pasmo przy wszystkich wartościach wzmocnienia.

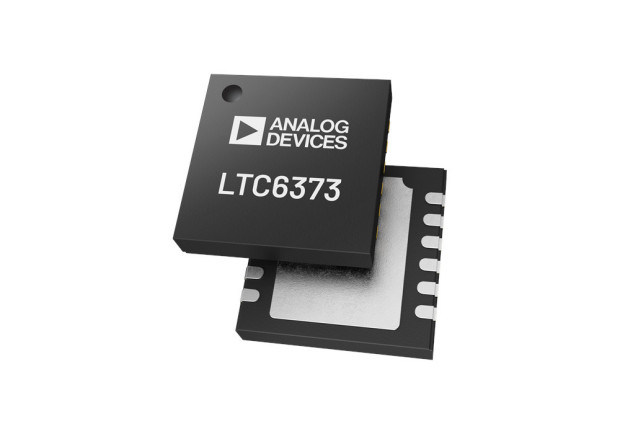

Dzięki dużej impedancji wejściowej, niskoszumowej pracy, małym zniekształceniom nieliniowym i precyzyjnym parametrom stałoprądowym, LTC6373 doskonale nadaje się do zastosowań w systemach akwizycji danych. Może też znaleźć zastosowanie w aparaturze medycznej i pomiarowej oraz jako stopień sterujący przetworników A/C. Jest zamykany w obudowie DFN-12 o powierzchni 4 x 4 mm.

Ważniejsze parametry LTC6373:

• wzmocnienie: 0,25, 0,5, 1, 2, 4, 8 lub 16 V/V,
• błąd wzmocnienia: maks. 0,012%,
• dryft wzmocnienia: maks. 1 ppm/°C,
• CMRR: min. 103 dB (G=16),
• wejściowy prąd polaryzacji: maks. 25 pA,
• wejściowe napięcie offsetu: maks. 92 µV (G=16),
• dryft wejściowego napięcia offsetu: maks. 1,7 µV/°C (G=16),
• pasmo (-3 dB): 4 MHz (G=16),
• Slew Rate: 12 V/μs (G=16),
• wejściowe napięcie szumu: 8 nV/√Hz (G=16),
• zakres napięć zasilania: od ±4,5 V do ±18 V,
• pobór prądu w stanie spoczynkowym: 4,4 mA,
• zakresie temperatury pracy: od -40 do +125°C,
