AP74701Q to kontroler diody idealnej zgodny z wymaganiami motoryzacyjnymi, przeznaczony do realizacji szybkich układów ochrony przed odwróceniem polaryzacji (Reverse Voltage Protection), bez konieczności stosowania dodatkowej diody TVS. Układ pracuje w szerokim zakresie napięcia wejściowego od 3,2 V do 65 V i zapewnia ochronę przed napięciem wstecznym do -33 V, co umożliwia jego wykorzystanie zarówno w systemach 12-, jak i 24-woltowych. Działa również w fazie zimnego rozruchu (cold crank) i podczas przerwania połączenia z alternatorem (load dump).

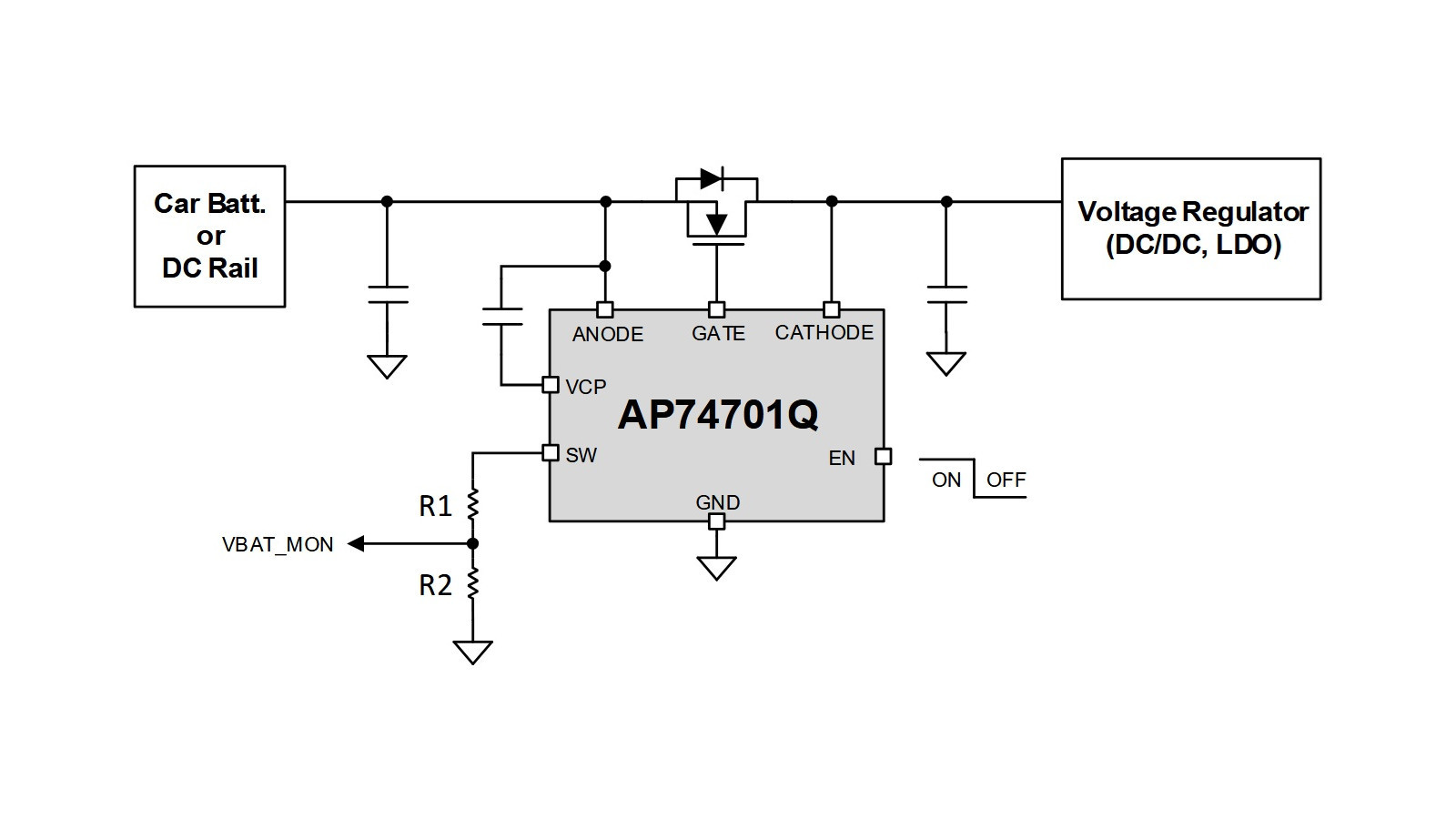

AP74701Q współpracuje z zewnętrznym tranzystorem MOSFET przy małej różnicy napięć między anodą i katodą, wynoszącej zaledwie 20 mV. Pozwala to zminimalizować straty mocy i ograniczyć nagrzewanie układu w aplikacjach motoryzacyjnych. Zoptymalizowany algorytm regulacji zapewnia blokowanie prądu wstecznego w czasie krótszym niż 0,75 μs, dzięki czemu układ spełnia rygorystyczne wymogi dotyczące podtrzymania napięcia wyjściowego w warunkach przejściowych, m.in. określonych w normie ISO 7637.
AP74701Q pobiera jedynie 80 µA prądu w stanie spoczynkowym. Uzyskał kwalifikację AEC-Q100 Grade 1 i może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Wytrzymuje wyładowania ESD do 2 kV (HBM) i 750 V (CDM). Jest zamykany w obudowie SOT28 o wymiarach 2,9 x 2,8 x 1,0 mm.
Więcej na: www.diodes.com
