Ciągłym problemem, z którym boryka się projektowanie elektroniki wojskowej, są "wyizolowane" rozwiązania projektowe. Dzieje się tak, gdy jeden zespół decyduje się na pokonanie przeszkód projektowych bez współpracy z innymi członkami zespołu pracującymi nad innymi problemami wydajnościowymi, z którymi boryka się ten sam projekt. Przykładami są pojazdy wojskowe pracujące w trudnych warunkach zewnętrznych, a jednocześnie wymagające ochrony wrażliwej elektroniki znajdującej się wewnątrz.
Poniżej przedstawiamy sposoby firmy Laird na pokonanie wyizolowanych rozwiązań projektowych poprzez analizę efektywnych i oszczędzających miejsce projektów wielofunkcyjnych, w których rozwiązania typu "wszystko w jednym" mogą rozwiązać więcej niż jeden problem wydajnościowy jednocześnie.
Przegląd produktów

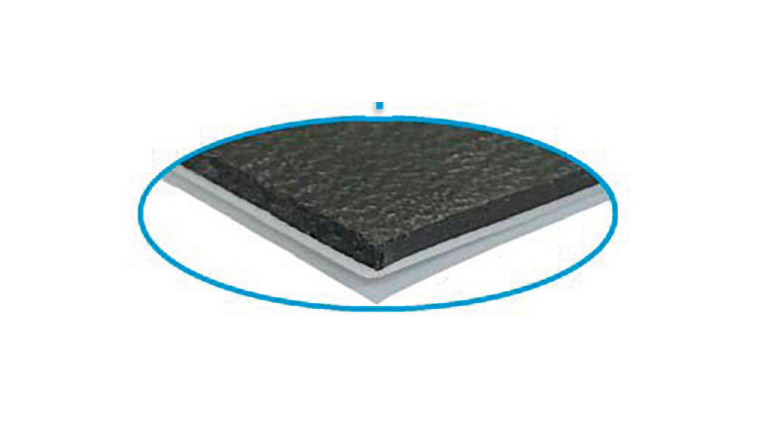

CoolShield-Flex to folia warstwowa składająca się z materiałów termoprzewodzących (TIM), folii metalowych i przewodzących klejów wrażliwych na nacisk (CPSA). Stosowana w połączeniu z ramką ekranującą na poziomie płytki (BLS), zapewnia zarówno przewodzenie ciepła, jak i ekranowanie układów scalonych w urządzeniach elektronicznych. Charakteryzuje się jednocześnie mniejszą grubością całkowitą w porównaniu z innymi rozwiązaniami, co sprawia, że nadaje się do stosowania we wszystkich kompaktowych konstrukcjach.

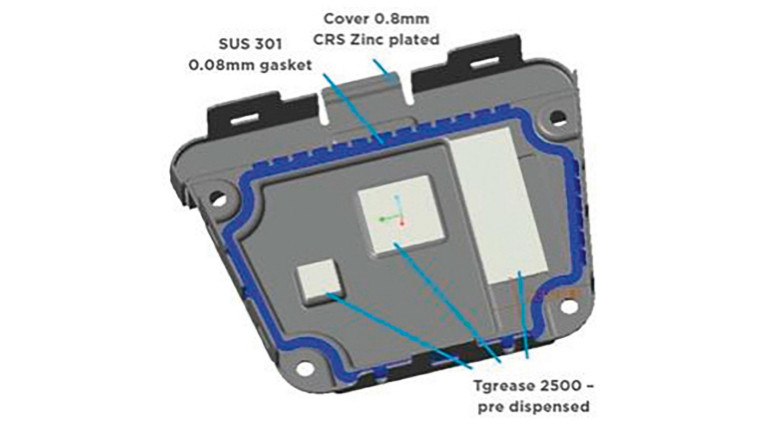

CoolShield-R integruje produkty termiczne z osłonami ekranującymi na poziomie płytki, zapewniając zarówno ekranowanie EMI, jak i przenoszenie ciepła dla układów scalonych w urządzeniach elektronicznych. Osłona ekranująca może być wykonana z tłoczonego kawałka metalu, głęboko tłoczonej osłony, a nawet odlewu ciśnieniowego podczas gdy materiał termoprzewodzący może się różnić w zależności od wymagań aplikacji, w tym z podkładek termicznych, pasty termoprzewodzącej, żelu termoprzewodzącego lub materiału zmiennofazowego.
HeatsinX to odlewany ciśnieniowo, głęboko tłoczony lub tłoczony radiator, który został udoskonalony pod kątem wymagań projektowych dzięki połączeniu materiału termoprzewodzącego, CoolZorb, dyspensowalnych uszczelek EMI "form-in-place", absorberów RF lub rozwiązań ekranowania EMI.

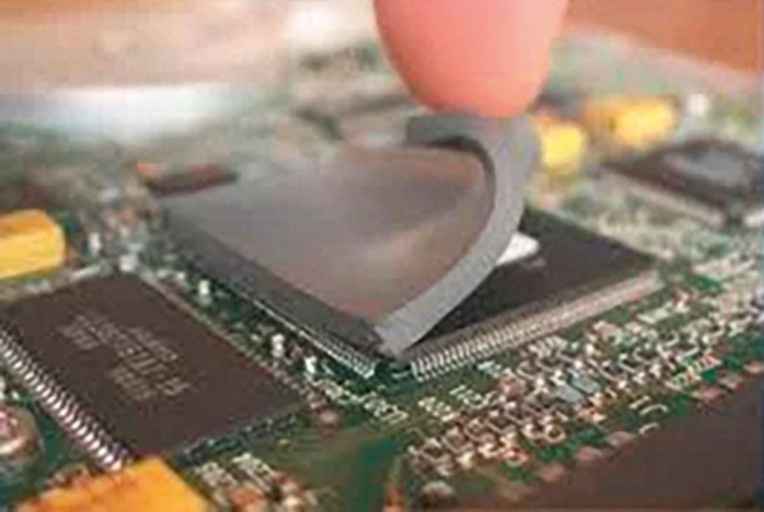

Rodzina uszczelek termicznych Laird Graphite-over-Foam (GOF) zapewnia wysoką wydajność termoprzewodzącą w postaci tradycyjnej, kompresyjnej uszczelki piankowej. Połączyliśmy naszą linię produktów Tgon9000 z naszą linią produktów typu fabric-over-foam, aby stworzyć kompaktową uszczelkę termiczną idealną do dużych szczelin, powtarzalnego kompresowania, przesuwnych połączeń termicznych i wymiany ciepła między elementami wkładanymi.
Kzorb to hybrydowa rodzina produktów składająca się z elastycznej dielektrycznej warstwy silikonowej oraz elastycznej warstwy pochłaniającej mikrofale, który można nakładać bezpośrednio na płytkę drukowaną bez wpływu na impedancję ścieżek.
System ten zapewnia izolację RF i mikrofal w połączeniu z funkcją pochłaniania RF i mikrofal. Warstwa dielektryczna zapewnia odstępy niezbędne do zminimalizowania wpływu absorbera na powierzchnię oraz zapewnia izolację elektryczną.
ShieldZorb R to system łączący ekranowanie i pochłanianie EMI, który integruje absorbery z ekranowaniem na poziomie płytki (board level shielding, BLS). Może tłumić rezonans wnęki i redukować niepożądane sprzężenie elementów elektronicznych w BLS i/lub sprzężenie między elementami w BLS a pobliskimi antenami RF. Przy wysokich częstotliwościach rezonans wnęki BLS może spowodować poważne pogorszenie skuteczności ekranowania przy częstotliwości rezonansowej wnęki. Niepożądane sprzężenie z pobliskimi antenami RF lub przesłuchy w BLS mogą prowadzić do desensytyzacji tych elementów RF. Rozwiązania ShieldZorb mogą skutecznie rozwiązać te problemy.

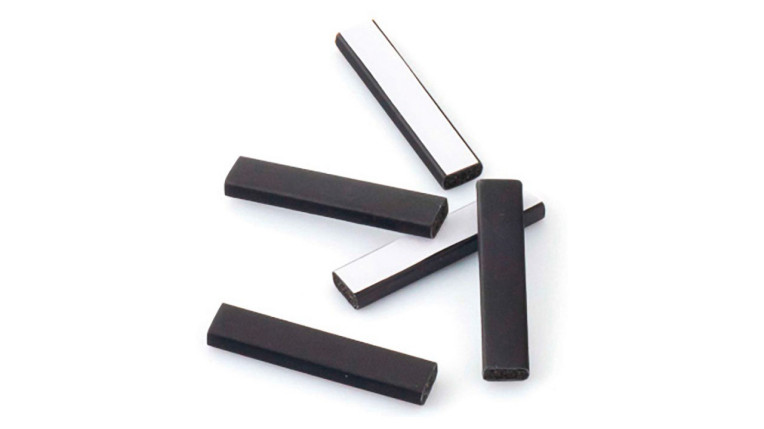

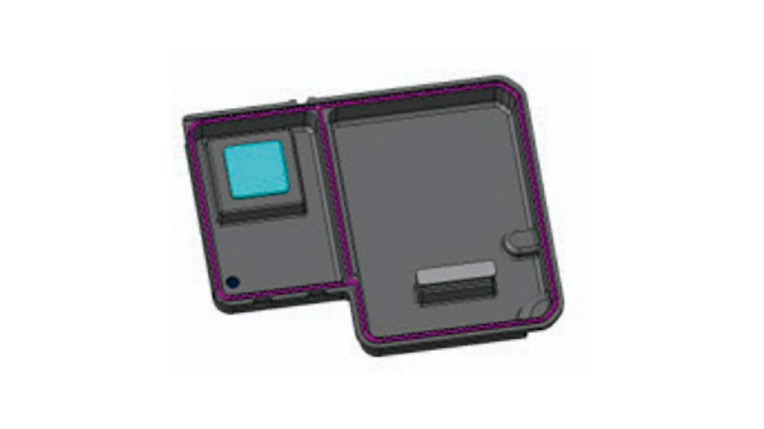

Uszczelki z przewodzących elektrycznie elastomerów (EcE) są wykonane z przewodzących cząstek rozproszonych w matrycy elastomerowej. Zapewniają one uszczelnienie środowiskowe i EMI dla obudów elektronicznych, klap, paneli lub innych obszarów, do których EMI nie może się przedostawać ani wydostawać. Blokują zakłócenia sygnału i idealnie sprawdzają się w zmiennych warunkach pogodowych, temperaturach pracy oraz zróżnicowanym poziomie narażenia na działanie substancji chemicznych i korozję.
Wnioski
Projektowanie wielofunkcyjne, możliwe dzięki szerokiej gamie specjalistycznych materiałów wielofunkcyjnych, oferuje ogromne korzyści projektom wojskowym. Głównym problemem jest sytuacja, gdy jedna grupa decyzji pogarsza warunki w innych częściach projektu, które następnie wymagają działań naprawczych, które, jeśli zostaną podjęte bez uwzględnienia pierwotnych wyborów, mogą zniweczyć te ulepszenia, uruchamiając kolejne etapy niekontrolowanego sprzężenia zwrotnego, eskalując koszty i powodując opóźnienia.
Zamiast tego, dzięki projektowaniu wielofunkcyjnemu i odpowiednio dobranym komponentom, inżynierowie mogą zająć się tym, co pojawia się w ich własnych obszarach, jednocześnie chroniąc pracę innych. Komponenty wielofunkcyjne umożliwiają korektę lub ochronę wielu kwestii w ramach jednej aplikacji. Korzyściami są bardziej wydajne procesy projektowania, niższe koszty i większe prawdopodobieństwo dotrzymania terminów umownych.
