Tarcza termiczna dla zaawansowanej elektroniki

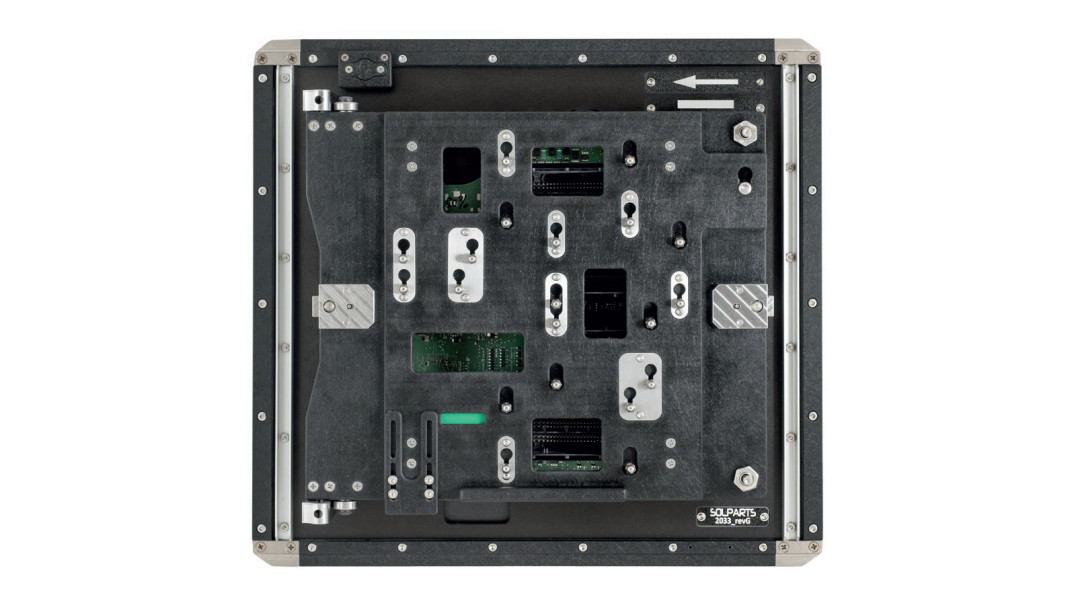

Ramka lutownicza to specjalistyczny nośnik, w którym umieszcza się płytkę przed wejściem w proces lutowania. Następnie PCB przechodzi przez agregat lutowniczy, gdzie przemieszcza się bezpośrednio na fali płynnego lutu o temperaturze ponad 260°C. Gdybyśmy wpuścili do agregatu samą płytkę, wysoka temperatura natychmiast doprowadziłaby do jej odkształcenia, a płynna cyna zniszczyłaby zamontowane już wcześniej, delikatne podzespoły. Ramka działa więc jak tarcza termiczna.
Nośniki wycina się na precyzyjnych maszynach CNC z kompozytów (np. Durostone, Contaval) lub tytanu. Tworzywa te gwarantują: odporność termiczną, izolację cieplną oraz ochronę ESD.
Tytanowe mikrościanki: walka o każdy milimetr
Współczesna elektronika wymaga wysokiego zagęszczenia komponentów. Tradycyjne przegrody kompozytowe o grubości poniżej 1 mm ulegają deformacji lub pękaniu pod wpływem temperatury ciekłego spoiwa.
Polski producent Solparts rozwiązał ten problem, wprowadzając wkładki z frezowanego tytanu. Pozwalają one na redukcję grubości ścianek ramek do zaledwie 0,4 mm. Zapewnia to skuteczną ochronę miniaturowych komponentów leżących tuż obok punktu, który musi zostać precyzyjnie zalany cyną.
Kontrola procesu lutowania: od stabilizacji komponentów po eliminację błędów
Jednak sama ochrona przed temperaturą to za mało. Fala płynnego metalu mogłaby zmyć lub przekrzywić wyższe elementy. Projektanci Solparts eliminują to ryzyko, stosując dwa rozwiązania:
- Precyzyjne pozycjonowanie – PCB układa się w dopasowanych gniazdach i blokuje dedykowanymi spinkami.
- Dociski komponentów – specjalnie zaprojektowane klapy z kołkami na sprężynach stabilizują elementy, dzięki czemu cyna nie wypycha ich podczas lutowania.
Doświadczeni inżynierowie z Solparts wiedzą też, że na linii produkcyjnej liczy się każda sekunda, a zmęczenie operatora może prowadzić do błędów. Aby wykluczyć to ryzyko, ramki projektowane są zgodnie z japońską filozofią Poka- Yoke, czyli metodą zapobiegania błędom ludzkim. Asymetryczny kształt, fizyczne blokady i specjalne kołki sprawiają, że płytki nie da się włożyć odwrotnie, a ramki nie można zamknąć w nieprawidłowy sposób. To proste rozwiązanie całkowicie eliminuje pomyłki manualne, bez konieczności stosowania kosztownych czujników.
Postaw na sprawdzonych ekspertów
Bezpieczeństwo procesu, minimalizacja defektów oraz optymalizacja kosztów stanowią fundamenty nowoczesnej produkcji w obszarze EMS. Jeśli zależy Ci na zwiększeniu wydajności linii montażowej oraz szukasz niezawodnych i dostosowanych do Twoich potrzeb ramek lutowniczych, postaw na doświadczenie polskiego lidera. Odwiedź www.solparts.pl i skonsultuj swój projekt z inżynierami, którzy o precyzji wiedzą wszystko.
