Laboratoria badawcze urządzeń elektronicznych

Badania urządzeń elektronicznych pod kątem spełnienia norm kompatybilności elektromagnetycznej, wpływu środowiska klimatycznego czy odporności mechanicznej, są dzisiaj znamienną częścią procesów zapewnienia wysokiej jakości oraz integralną częścią procesu projektowania. Specjalizowane placówki badawcze zajmujące się takim testowaniem tym samym pełnią funkcję weryfikatora użytych rozwiązań, komponentów i metod projektowych.

Posłuchaj
00:00
Spis treści

Komora komorze nie jest równa

Pomiarów emisji EM dokonuje się w taki sposób, że badane urządzenie (DUT) umieszcza się wewnątrz ekranowanej elektromagnetycznie komory, w której w odległości 3 metrów jest realizowany pomiar. Urządzenie leży na drewnianym stoliku, a wytwarzane zaburzenia są przechwytywane przez kierunkową antenę połączoną z analizatorem widma. Pomiar realizowany jest z każdej strony i w tym celu urządzenie DUT się odwraca, np. kręcąc stolikiem. Odległość między DUT a anteną wynosi 3 metry, aby pomiar był realizowany w warunkach zbliżonych do rzeczywistej eksploatacji.

W takich warunkach komora tworzy duży i kosztowny obiekt. Musi być ona wykonana jako szczelna konstrukcja metalowa, którą następnie wykłada się ciężkimi płytkami ferrytowymi tłumiącymi promieniowane w dolnym zakresie widma. Na nie mocowane są piramidalne absorbery tłumiące górną część widma. Razem zapewniają one, że do komory nie przedostaje się promieniowanie z zewnątrz, ale także nie ma odbić emisji z DUT. Na etapie budowy tłumienie jest kontrolowane, a anteny, kable i sam obiekt jest kalibrowany za pomocą generatorów grzebieniowych o kulistej charakterystyce emisji.

Główne czynniki oddziałujące pozytywnie na rozwój rynku usług badawczych

Najważniejszy i wyraźnie wybijający się ponad resztę czynnik sprzyjając rozwojowi rynku usług badawczych w zakresie urządzeń elektronicznych to coraz większa świadomość rynku w zakresie konieczności badań urządzeń. Reszta też oczywiście ma znaczenie niemniej jest ono równorzędne. Środowisko badawcze od zawsze przekonywało, że ich praca jest częścią zapewnienia wysokiej jakości urządzeń i z wykresu widzimy, że takie podejście trafia do świadomości.

Inne podejście zakłada wykorzystanie komory GTEM, znacznie mniejszej i niezawierającej takiego wielowarstwowego tłumika. Ma ona kształt ostrosłupa czworokątnego, w wierzchołku którego jest antena, a w centralnej części jest tzw. septum, czyli miejsce, gdzie umieszcza się DUT. W niej antena nie jest w odległości 3 m, tylko znacznie bliżej, samo urządzenie jest wielokrotnie mniejsze, stąd warunki pomiaru są inne i wyniki z takiego układu przeliczane są w oprogramowaniu na te zbliżone do wolnej przestrzeni. Oczywiście takie kalkulacje nie są dokładne, stąd w programie wyznaczane są marginesy błędów i poziomy ufności. Niemniej sprzęt zgodny "na styk" w takiej komorze niekoniecznie przejdzie badania w tej dużej, bo warunki są w nim inne.

Słaba propagacja wymagań i zmian w przepisach

Normy związane z oceną urządzeń zmieniają się co kilkanaście miesięcy. W ślad za postępem technicznym, nowymi technologiami konieczne są aktualizacje. Przygotowują je komitety techniczne, do których napływają uwagi środowiska branżowego, propozycje zmian, poprawki itd. Skutkiem jest pojawienie się dodatku, rewizji, a co parę lat całkowicie nowej edycji.

Przykładem może być norma bezpieczeństwa użytkowania EN60950, która funkcjonowała przez wiele lat i stała się kanonem oceny dla elektroniki zasilanej z sieci. Cztery lata temu norma ta została wycofana i na jej miejsce wprowadzono IEC/EN 62368-1, która była dużą zmianą jakościową w procesie oceny w kontekście podejścia do oceny poprzez analizę ryzyka. W kolejnym kroku zaczęły się pojawiać "rewizje", a w symbolu pojawiły się przyrostki roku, tak więc aktualnie mamy EN/IEC 62368-1:2023.

Te zmiany są publikowane w Internecie na stronach Komisji Europejskiej, a autorami są zwykle IEC (Międzynarodowa Komisja Elektrotechniczna) oraz Cenelec (Europejski Komitet Normalizacyjny Elektrotechniki), ale w praktyce norm, poprawek, uzupełnień, raportów jest wiele i panowanie nad nimi zajmuje wiele czasu. W praktyce wiedzę o zmianach, czymś, co wchodzi, co zastąpiło co, jakie były zmiany, mają tylko specjaliści pracujący w laboratoriach i to w przypadku, gdy temat leży w ich zainteresowaniach zawodowych.

Które branże/grupy firm zlecają najczęściej badania do placówek?

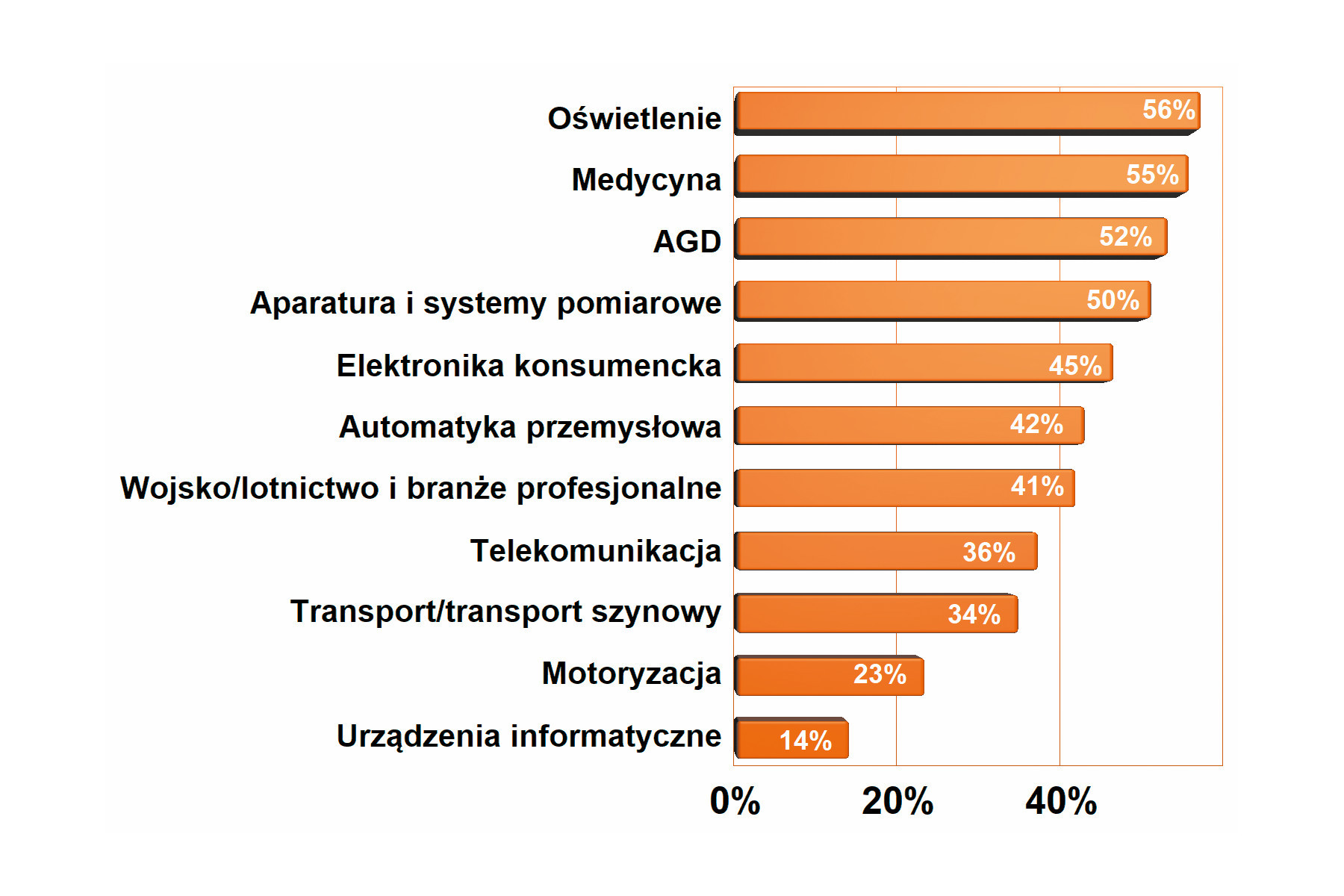

W rankingu branży, które najczęściej korzystają z usług laboratoriów badawczych, czołówkę utworzyli producenci oświetlenia, branża medyczna i AGD. Do niedawna były one słabiej notowane i lokowały się mniej więcej w połowie zestawienia, ustępując miejsca szeroko rozumianemu przemysłowi. Może to być wynik zadyszki sektora przemysłowego w ostatnim czasie oraz rosnącej siły sektora oświetleniowego w Polsce, który szybko się rozwija i przynosi duże zyski.
Typ przedsiębiorstw najczęściej zlecających badania

Głównym klientem dla placówek badawczych w Polsce są średnie przedsiębiorstwa krajowe, a w dalszej kolejności firmy małe. Działają one w takiej skali biznesu, że muszą dbać o długofalowe relacje z rynkiem i klientami i rozwój produktowy. Często takie firmy są powiązane z branżami profesjonalnymi (jak przemysł) i zagadnienia jakościowe są dla nich bardzo istotne. Duże przedsiębiorstwa mają na tyle duży potencjał, że często mają też własne laboratorium. Dawniej notowania dużych przedsiębiorstw były wyżej zarysowane, ale w ostatnich latach ich pozycja na wykresie obniża się. Prawdopodobnie właśnie z tej przyczyny.

W typowym przypadku wiedza na temat aktualnych regulacji i zmian przenika do firm pocztą pantoflową, na bazie publikacji w mediach branżowych lub przy okazji konferencji i seminariów. Niestety nie dorobiliśmy się sprawnego systemu informowania środowiska branżowego o dziejących się zmianach formalnych i przyzwyczailiśmy się do tego, że na zmiany reagujemy z opóźnieniem, a nie przygotowujemy się do nich wcześniej.
