Laboratoria badawcze urządzeń elektronicznych

Badania urządzeń elektronicznych pod kątem spełnienia norm kompatybilności elektromagnetycznej, wpływu środowiska klimatycznego czy odporności mechanicznej, są dzisiaj znamienną częścią procesów zapewnienia wysokiej jakości oraz integralną częścią procesu projektowania. Specjalizowane placówki badawcze zajmujące się takim testowaniem tym samym pełnią funkcję weryfikatora użytych rozwiązań, komponentów i metod projektowych.

Posłuchaj
00:00
Spis treści

Dlaczego sprzęt pomiarowy do EMC jest taki kosztowny?

Aby kontrolować jakiś parametr, posiadany przyrząd musi mieć odpowiednią klasę dokładności, np. o rząd wielkości lepszą rozdzielczość, zakres częstotliwości, plus stabilność długo- i krótkoterminową i podobne własności. To w praktyce oznacza duże koszty, bo zaawansowana aparatura specjalistyczna, a więc produkowana w relatywnie małych seriach, jest bardzo droga. Taką aparaturę trzeba utrzymywać w jakości metrologicznej, czyli kalibrować i wzorcować, co w praktyce wymaga kupienia usługi, opłacenia transportu. Im więcej aparatury, tym większe koszty, stąd w praktyce koszt przyrządów ma duży wpływ na ceny usług.

Najbardziej złożone pod tym względem są badania kompatybilności elektromagnetycznej oraz urządzeń radiowych. Z tych przyczyn wielu producentów elektroniki mozolnie rozwija swój potencjał aparaturowy, a inwestycje często są współfinansowane z funduszy unijnych. W tych najbardziej zaawansowanych pomiarach dominują uczelnie i instytuty naukowe oraz placówki rządowe, które aparaturę do badań sprzętu elektronicznego kupują jako narzędzia do prowadzenia prac naukowych oraz do kształcenia studentów w ramach grantów badawczych lub też korzystają z programów edukacyjnych, jakie mają czołowi producenci sprzętu pomiarowego. Pozwalają one zgromadzić niezłe zaplecze pomiarowe, a dodatkowo kadra naukowa jest w stanie zapewnić wysoki poziom kompetencji badawczych.

Ocena wiedzy firm na temat badań, norm i wymagań

Ocena wiedzy firm na tematy związane z badaniami urządzeń elektronicznych przedstawiona na wykresie wskazuje, że cały czas znajomość zagadnień technicznych i prawnych związanych z badaniami urządzeń elektronicznych i oceną zgodności z dyrektywami UE nie jest najlepsza. Co więcej, podobnie wyszło nam w ankietach przeprowadzanych dwa i cztery lata temu, co przekonuje, że mamy problem i dużo do nadrobienia. Pozytywną wiadomością jest to, że zainteresowanie branży jest podobne, jak chęć pogłębiania wiedzy. Widać to w zainteresowaniu publikacjami, seminariami poświęconymi tematyce EMC.

Placówki badawcze

Placówki badawcze zaliczają się w większości do jednej z trzech grup profilowych. Pierwszą tworzą jednostki przynależne do uczelni lub instytutu badawczego. Laboratoria takie są znakomicie wyposażone w aparaturę, mają kompetentną kadrę techniczną i w coraz większym stopniu otwierają się na współpracę z przemysłem.

Uczelnie i instytuty naukowe aparaturę do badań sprzętu elektronicznego kupują jako narzędzia do prowadzenia prac naukowych oraz do kształcenia studentów w ramach grantów badawczych lub też korzystają z programów akademickich producentów aparatury i oprogramowania. Pozwalają one zgromadzić niezłe zaplecze pomiarowe, a dodatkowo kadra naukowa jest w stanie zapewnić wysoki poziom kompetencji badawczych.

Drugą grupę tworzą działy badawcze istniejące przy producentach elektroniki, których laboratoria są częścią działalności badawczo-rozwojowej, zapewnienia jakości i kontroli produkcji. Takich działów w kraju mamy wiele, ale tylko część firm jest otwarta na klientów z zewnątrz. Ich oferta badań zwykle jest pochodną działalności produkcyjnej i dotyczy badań bezpieczeństwa, klimatycznych, wzorcowania i kalibracji aparatury pomiarowej.

Trzecią grupę tworzą dostawcy produktów związanych z kompatybilnością EMC, dystrybutorzy, którzy mają kompetencje, kontakty oraz wiedzę w tym zakresie oraz będące w zdecydowanej mniejszości laboratoria niezależne. Z reguły są to placówki bez akredytacji, skupiające się na wsparciu dla projektantów.

Zestawienie ofert w tabelach

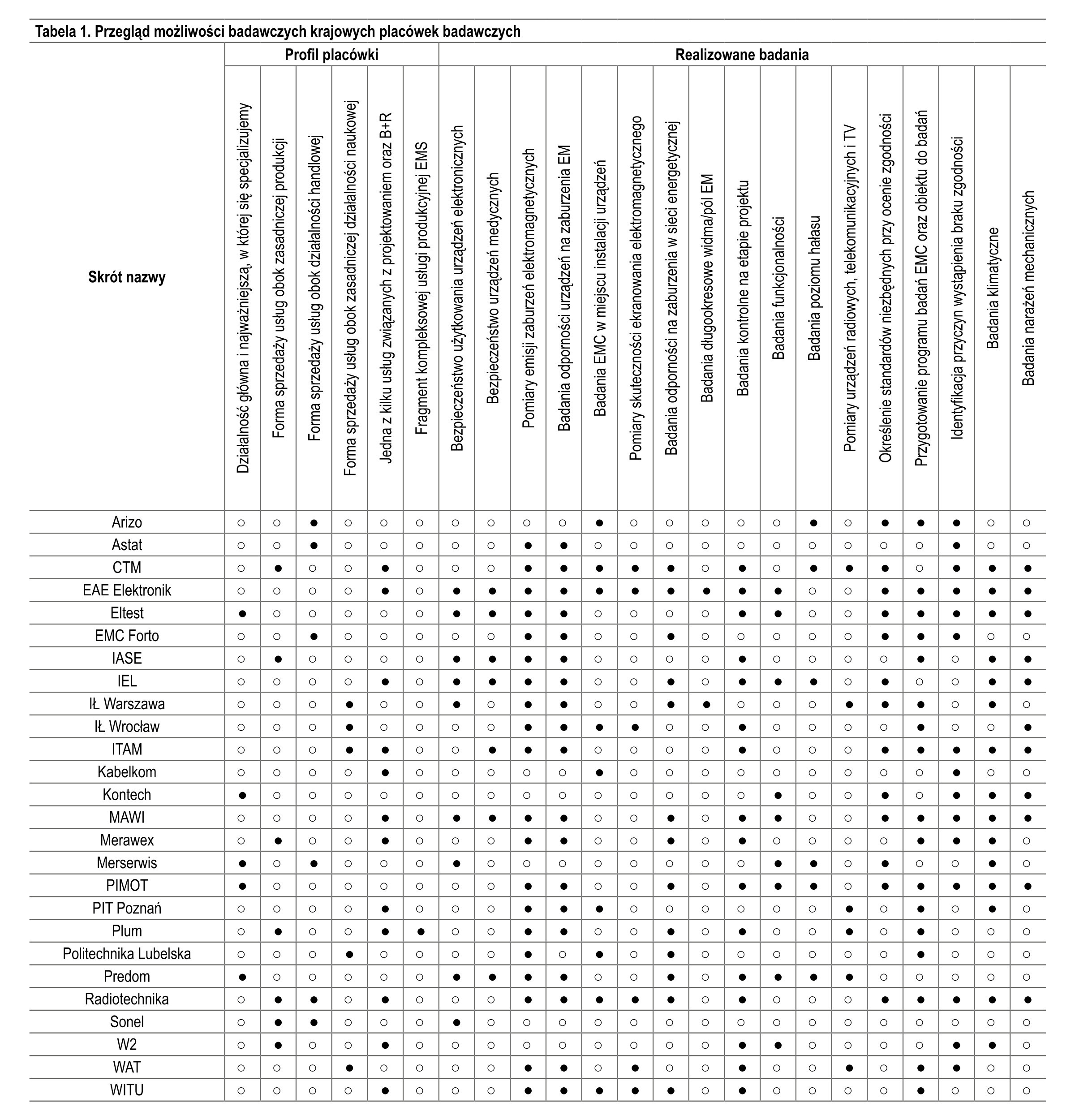

Zestawienie ofert badań krajowych laboratoriów badawczych zostało przedstawione w tabeli 1. W kolejnych kolumnach podany został profil placówki, a następnie ogólna oferta realizowanych badań. Zestawienie uzupełnia tabela 2, w której podano dane kontaktowe do firm uczestniczących w zestawieniu. Ponieważ nazwy placówek badawczych są często bardzo długie, dodatkowo część znanych od lat placówek występuje pod szyldem "Łukasiewicz", który jest wymieniany jako pierwszy człon, a jeszcze w ostatnich latach wiele nazw się pozmieniało, dlatego dodaliśmy skróty przywołujące utarte nazwy funkcjonujące w pamięci.



Źródłem wszystkich danych przedstawionych w tabelach oraz na wykresach są wyniki uzyskane w badaniu ankietowym przeprowadzonym przez redakcję wśród krajowych placówek zajmujących się badaniami urządzeń elektronicznych.
