Oświetlenie LED to nie tylko diody. Nowoczesna oprawa oświetleniowa wymaga zasilania, układu optycznego, chłodzenia oraz istotnych drobiazgów, takich jak regulacja jasności, barwy lub komunikacji. W ostatnich latach coraz większe znaczenie zyskują nie tylko same źródła LED i oprawy oświetleniowe, ale przede wszystkim systemy zasilania i sterowania. Coraz bardziej liczy się integracja wszystkich komponentów w całość, aby razem dało to nowoczesny i funkcjonalny produkt.
Pozytywnym zjawiskiem wspierającym branżę oświetlenia LED jest to, że mamy w kraju licznych producentów, z czego wiele tych firm zajmuje się rozwiązaniami specjalistycznymi, o dużej funkcjonalności i jakości.
Podobnie jak w wielu innych branżach zmagają się one z tanimi produktami importowanymi z Dalekiego Wschodu. Szansy szukają w dużej specjalizacji, produktach o atrakcyjnym wzornictwie lub tworząc projekty dopasowane ściśle do obiektów lub urządzeń. Częścią rynku oświetlenia diodowego są też firmy EMS-owe.
Innowacyjne rozwiązania to np. lampy przemysłowe, budynkowe, z certyfikatami Atex, DNV, górniczymi, GOST-R, z wbudowaną "inteligencją" sterowania i komunikacji w sieciach mesh, o wysokiej jakości światła (oddawanie kolorów, temperatura barwowa) i podobne. Spory potencjał ma oświetlenie biurowo-budynkowe o nowoczesnym i modnym wyglądzie, które pozwala nadać pomieszczeniom indywidualny charakter i zapewnić wysoką funkcjonalność. Oprawy tego typu mają dużą powierzchnię świecącą, dzięki czemu nie wywołują cieni i nie męczą oczu, a poza tym można je wbudować w sufit lub ściany.
Przeniesienie ciężaru rozwoju rynku w taką stronę jest w części efektem tego, że klienci kupujący oświetlenie LED do zastosowań pozakonsumencko-domowymi stawiają na jakość i trwałość produktów i interesują się innowacyjnymi projektami. To zainteresowanie jakością i funkcjonalnością nie bierze się z przypadku, można je traktować jako odpowiedź rynku na zalew tanich produktów z Azji.
Pojawiające się na rynku oświetlenie LED- owe ma coraz wyższą funkcjonalność w porównaniu do tradycyjnych źródeł, a niektóre żarówki i oprawy można już określać mianem inteligentnych. Lampy takie można łączyć w sieć za pomocą protokołu komunikacyjnego DALI, co umożliwia dalsze oszczędności poprzez dopasowywanie parametrów oświetlenia do aktualnych potrzeb, selektywne wyłączanie/ włączanie, regulację jasności. Oprawy są integrowane ze zdalnym sterowaniem opartym na transmisji przewodowej lub bezprzewodowej, co pozwala na bieżący monitoring oraz inteligentne sterowanie oświetleniem za pomocą pilota lub smartfona. Ponieważ LED- y nie mają bezwładności świetlnej, a częste gaszenie i zapalanie nie powoduje pogorszenia trwałości, mogą być tworzone systemy oświetlenia na żądanie, a więc zapalającego się tylko na chwilę i w danym miejscu, gdy jest to potrzebne, np. z wykorzystaniem zintegrowanego czujnika ruchu PIR. Inteligentne lampy pozwalają na zaprogramowanie czasu włączenia i wyłączenia, ustawienie temperatury barwowej i jasności.

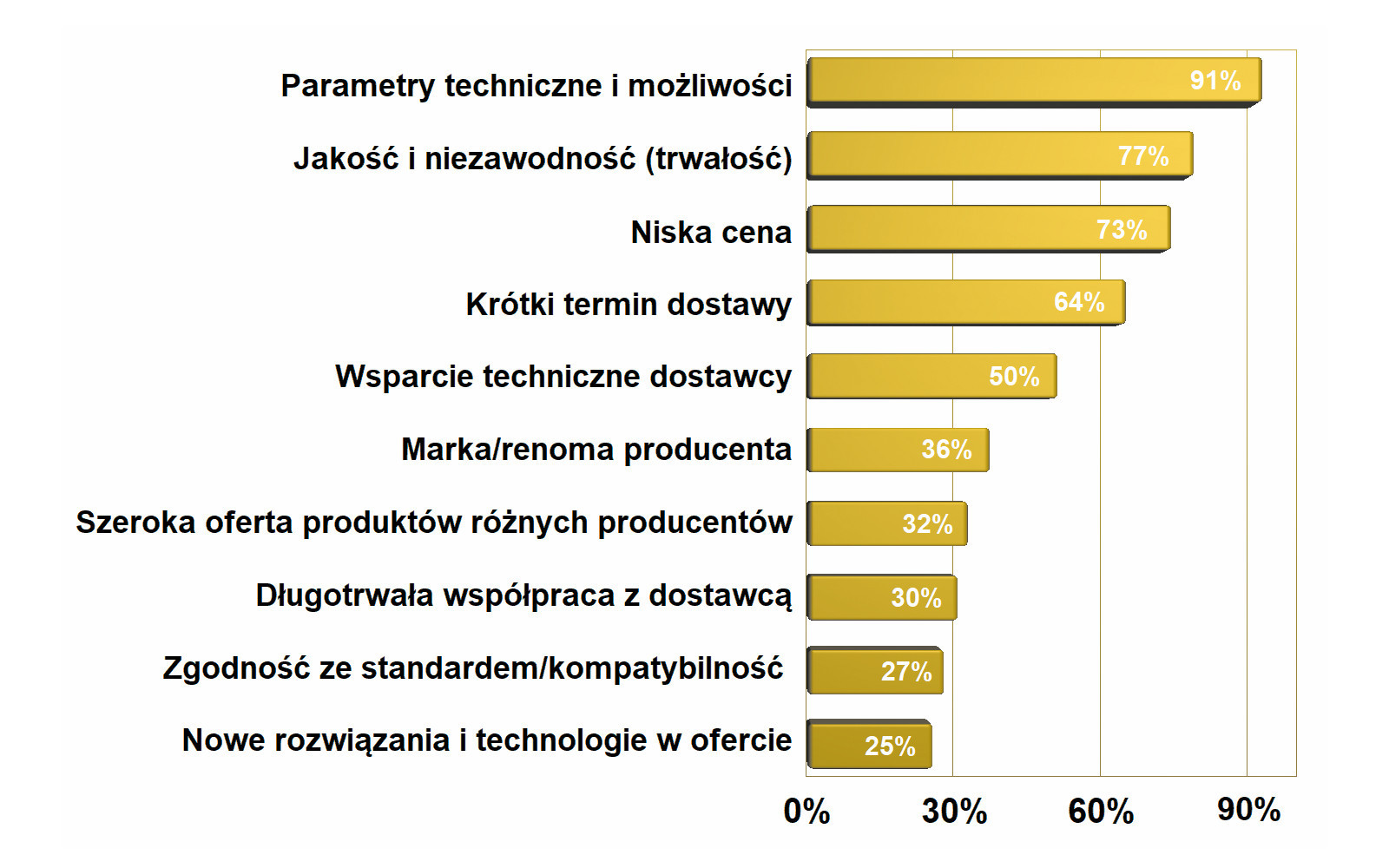

Aby zaawansowane produkty o wysokiej jakości przebijały się na rynku i były wybierane przez klientów jako te bardziej wartościowe, musi za nimi iść większa świadomość rynku, wiedza kupujących na temat, jak te dobre cechy weryfikować, na co zwracać uwagę oraz co jest istotne, a co nie. Jak wynika z naszego badania ankietowego z tą świadomością nie jest najlepiej, bo czynnik ten jest wskazywany jako jeden z najważniejszych hamulców dla rozwoju (patrz wykresy). Z tej przyczyny w tym opracowaniu koncentrujemy się głównie na aspektach technicznych oświetlenia diodowego. Opisujemy mniej znane zagadnienia, wyjaśniamy prostym językiem szczegóły związane z parametrami optycznymi, bo chcemy razem z innymi specjalistami budować tę wiedzę rynku. Wiemy też, że o fachowe publikacje nie jest łatwo i dlatego staramy się pomóc.
Jednym z większych problemów trapiących rynek oświetlenia ledowego jest to, że wiele produktów to po prostu tandeta. W przypadku źródeł światła słabe parametry to głównie mała wartość współczynnika reprodukcji barw testowych CRI, brak powtarzalności tj. duże rozrzuty między kolejnymi diodami oraz mała trwałość, czyli szybki spadek wartości strumienia świetlnego w czasie. Ten ostatni parametr jest prawdopodobnie najrzadziej definiowany, a szkoda, bo przecież decyduje o opłacalności wielu inwestycji.
Zasadniczym problemem z oceną źródeł światła jest to, że przeciętny konsument nie ma żadnych narzędzi do weryfikacji tego, co podaje producent na etykiecie. W praktyce jest jeszcze gorzej, bo parametrów podaje się niewiele, te niewygodne pomija lub zbywa jakimś uogólnieniem, np. Ra>70. Na taśmach LED-owych logotyp producenta jest rzadkością, tak samo jak symbol produktu, a pojęcie karty katalogowej ze specyfikacją jest znane tylko nielicznym.
Sytuacja w zakresie jakości produktów do zastosowań przemysłowych jest lepsza, ale niestety oświetlenie ma ogromną część wspólną dla różnych branż i często aplikacje konsumenckie przeplatają się z profesjonalnymi w określonych miejscach lub u klientów i tym samym zła jakość jednych wyrobów ciąży na postrzeganiu innych. Podobnie jest z poziomem cen i oczekiwaniami kupujących, które też bywają podatne na stereotypowe podejście.
Głównym problemem tanich diod LED o kolorze białym, które są przeznaczone do celów oświetleniowych, jest reprodukcja barwy czerwonej.
Uzyskanie wysokiej wartości współczynnika CRI (Color Rendering Index) wymaga takiego przygotowania charakterystyki widmowej, żeby emisja źródła nie była "punktowa", ale była odpowiednio rozłożona w całym widmie widzialnym, od fioletu po głęboką czerwień. Rozkład energii promieniowania w widmie widzialnym (SPD, Spectral Power Distribution) musi odpowiadać czułości oka ludzkiego oraz specyfice postrzegania oświetlenia przez człowieka (tzw. charakterystyka obserwatora).
Nie wystarczy "złożyć" białego światła z trzech barw podstawowych za pomocą diody RGB z trzema chipami, gdyż wygenerowane trzy prążki nie zapewnią równomiernego pokrycia całego zakresu widzialnego. Dlatego w zastosowaniach oświetleniowych wykorzystywane są diody świecące w kolorze niebieskim lub fioletowym. Ich światło pobudza do świecenia luminofor, którym struktura półprzewodnikowa LED jest od góry przykryta. Dopiero warstwa tego materiału świeci w kolorze białym. Podobnie działają świetlówki, które wykorzystują zjawisko pobudzania luminoforu świecącego na biało za pomocą emisji w ultrafiolecie zachodzącej w parach rtęci pod niskim ciśnieniem.
Cienka warstwa luminoforu niedokładnie zasłania strukturę LED, co wywołuje wzrost emisji w zakresie barw niebieskich. W tanich diodach światło to przebija przez tę warstwę i wywołuje silny pik w zakresie krótszych długości fal. W konsekwencji relatywna emisja w całej reszcie charakterystyki widmowej staje się mniejsza, a takie zakłócenie w konsekwencji prowadzi do nierównomierności i pogorszenia parametrów takich jak CRI (patrz ramka).
Poza tym używany w diodach luminofor jest mieszaniną wielu minerałów, z których każdy świeci w określonym zakresie (barwie). Wszystkie te materiały, połączone lepiszczem w formie mieszaniny ziarenek, pobudzane są wspólnie przez światło niebieskie wytwarzane przez strukturę półprzewodnikową. Aby światło dostarczane przez luminofor było wysokiej jakości, a więc charakteryzowało się dużą wartością współczynnika CRI, proporcje składników i użyte minerały muszą zostać precyzyjnie dobrane. Największy problem jest z składnikiem od barwy czerwonej, bo luminofor w tym kolorze bazuje na pierwiastkach ziem rzadkich i jest drogi. Dodatkowo konwersja emisji niebieskiej z LED-a na czerwoną jest mniej wydajna od tej dla innych barw. Można w uproszczeniu wyjaśnić to tym, że różnica długości fali między pobudzeniem niebieskim, a emisją czerwoną jest znacznie większa niż dla np. barwy zielonej. W diodzie wystarczy więc do efektywnego działania mała ilość składowej luminoforu niebieskiego i zielonego, bo ma on dużą wydajność, ale trzeba użyć dużo ziaren czerwonych, bo tu konwersja długości fali jest znacznie gorsza.
Efekt opisanych powyżej zjawisk jest taki, że współczynnik CRI diod psuje w 80‒90% reprodukcja czerwieni. Pozostałe problemy z małym CRI to efekt źle dobranych proporcji między minerałami luminoforu, który wywołuje pofalowanie charakterystyki widmowej i przebijanie emisji niebieskiej z półprzewodnika na spodzie.
Kolejnym parametrem wyraźnie różnicującym kiepskie oraz dobre źródła światła LED jest migotanie. W przypadku źródeł wolframowych nie było z tym większego kłopotu, bo nawet przy zasilaniu żarówki napięciem przemiennym z sieci bezwładność cieplna niwelowała wahania strumienia. W przypadku LED-ów bezwładność jest minimalna, praktycznie do pominięcia w typowych aplikacjach, stąd wszystkie tętnienia napięcia zasilającego przenoszą się na wahania strumienia świetlnego. We wrześniu 2021 roku weszła w życie kolejna rewizja dyrektywy Ekoprojektu, która wymusza kontrolowanie przez dostawców oświetlenia zjawiska migotania. Jest szansa, że pomoże to w zakresie jakości.
Prawidłowe działanie luminoforu w diodach LED wymaga pobudzenia go odpowiednią mocą promieniowania. Składowe mineralne odpowiadające za tworzenie barw niebieskich i zielonych wymagają relatywnie słabszego pobudzenia niż te odpowiadające za żółte i czerwone. Dlatego, gdy poziom wysterowania diody LED maleje, zmienia się widmo emisji. Z reguły zmiana ta polega na osłabieniu wierności oddawania barw czerwonych.
Z tej przyczyny jasności diod nie można regulować przez zmianę poziomu ich wysterowania za pomocą liniowych regulatorów, bo zmienia to parametry świetlne. Trzeba robić to za pomocą techniki PWM, co jest dodatkowym problemem przy kiepskich zasilaczach z dużym napięciem tętnień, bo złożenie częstotliwości tętnień napięcia sieci, z kluczowaniem związanym z konwersją mocy, a dalej jeszcze z regulacją jasności PWM, może wywołać widoczny efekt stroboskopowy. Gdy obok siebie będzie pracować kilka lamp zasilanych z różnych zasilaczy, także może pojawić się charakterystyczne dla tego zjawiska falowanie jaskrawości.
Warto jeszcze zauważyć, że starzenie się diod LED dotyczy zarówno luminoforu, jak i struktury półprzewodnikowej. Luminofor w warunkach normalnych jest pobudzany z dużą mocą, bo przecież musi być zapewniona duża wydajność przy małych wymiarach. Pracuje on na dodatek w wysokiej temperaturze, stąd z czasem użyte w nim materiały degradują się. Te delikatniejsze składniki mieszaniny ziaren świecących minerałów tracą właściwości szybciej, inne wolniej, na skutek czego z czasem charakterystyka widmowa się zmienia. To, jak szybko się to dzieje, zależy m.in. od użytej kompozycji materiałów, temperatury pracy i zapewne jest też jakąś miarą jakości diod.
Kilka lat temu specjalizowanych produktów do zasilania diod na rynku było niewiele, teraz bez trudu można wybierać spośród ofert wielu producentów i typów jednostek zasilających. Rośnie też stopień zaawansowania technicznego zasilaczy ledowych, co ma korzystny wpływ na parametry oświetlenia i trwałość. Wiele z nich zapewnia regulację jasności, daje możliwość programowania albo sterowania za pomocą interfejsu cyfrowego.
Oferta rynku komponentów i jednostek zasilających jest z pewnością bardzo szeroka i obejmuje gotowe jednostki zasilające w obudowie, moduły OEM- owe i układy scalone specjalizospecjalizowanych konwerterów impulsowych. Większość ze scalonych zasilaczy dla LED to przetwornice obniżające lub rzadziej podwyższające wejściowe napięcie stałe. Ich układ sterujący zapewnia ograniczenie prądu wyjściowego, stabilizację i regulację tego prądu oraz kompensację temperaturową. Do ich wyjścia można dołączyć zwykle od jednej do kilku diod połączonych szeregowo. Ich parametry pracy są stale monitorowane. Standardem wielu rozwiązań jest układ pomiaru prądu płynącego przez diody oraz obwody detekcji błędów. Kolejne obwody umożliwiają regulację jasności, generowanie efektów i podobne funkcje. Sprawność zasilaczy przekracza często 90%, napięcie wejściowe zmienia się od wartości charakterystycznych do zasilania bezpośrednio z baterii po współpracę bezpośrednio z siecią energetyczną.
Zasilacze w obudowach lub wykonane jako tzw. open-frame to zwykle jednostki o mocy od kilku do kilkudziesięciu watów, maksymalnym napięciu na tyle wysokim, że możliwe jest zasilanie kilku diod połączonych szeregowo i realizacja dodatkowych funkcji jak regulacja jasności. W sumie to nic zaskakującego, ale w tym przypadku liczy się głównie trwałość, spełnianie certyfikatów i ogólna bezproblemowość.
Zasilacze dla diod LED są w ofertach wielu producentów systemów zasilania. Niemniej z upływem czasu widać, że rynek zdecydowanie przejmują producenci dalekowschodni, celujący w tworzeniu szerokiego asortymentu standardowych konstrukcji o dobrym poziomie jakości.
