Coraz większy udział materiałów polimerowych w zaawansowanym pakowaniu chipów

Najnowszy raport Yole Group "Polymeric Materials for Advanced Packaging 2025" dostarcza kompleksowej analizy zastosowań polimerów jako kluczowych czynników umożliwiających rozwój nowej generacji opakowań półprzewodników. Dokument szczegółowo opisuje zmiany w zakresie materiałów dla szybko rozwijających się technologii, takich jak CoWoS, PLP i HBM, a także platform fan-out, WLCSP, SiP, flip-chip oraz 2.5D i 3D.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

Wraz z przyspieszonym nadejściem ery AI, zaawansowane opakowania zyskały w branży półprzewodników bardzo duże znaczenie. Bez wątpienia rynek materiałów polimerowych wchodzi w nową erę wzrostu. Dzięki organicznym technologiom RDL (Redistribution Layer), większym rozmiarom opakowań oraz integracji architektur CoWoS, PLP, HBM i CPO, w centrum uwagi znalazły się materiały polimerowe. Nie są one jedynie warstwami nośnymi - są niezbędne do zarządzania termicznego, izolacji elektrycznej, integralności mechanicznej oraz niezawodności w złożonych systemach 2.5D i 3D.

Szybko rozwijający się rynek

Według firmy Yole Group, rynek materiałów polimerowych dla zaawansowanych opakowań chipów ma w latach 2025–2030 rosnąć w tempie 13,2% rocznie, osiągając finalnie 3,3 mld dolarów. Na rynku przoduje segment mobilny i konsumencki - wg prognoz do 2030 roku ma osiągnąć wartość ok. 2,14 mld dolarów, przy wskaźniku CAGR wynoszącym 11%.

Dalej podążą zastosowania telekomunikacyjne i infrastrukturalne (m.in. w centrach danych), rozwijając się w tempie 19% rocznie dzięki wysokim wymaganiom wydajności w serwerach HPC i AI. Do mniejszego, ale stałego wzrostu, napędzanego specjalistycznymi wymaganiami w zakresie niezawodności przyczynia się branża motoryzacyjna, przemysłowa, medyczna i obronna.

W przypadku materiałów polimerowych wiodącą platformą zastosowań pozostaje System-in-Package (SiP), natomiast opakowania 2.5D oraz 3D to najszybciej rosnące kategorie dla AI, urządzeń mobilnych, PC i ADAS. W miarę jak opakowania stają się większe i bardziej złożone, by zapewnić wydajność i niezawodność, rośnie zapotrzebowanie na materiały o zaawansowanych właściwościach termicznych i mechanicznych.

Rynkowy krajobraz w zakresie materiałów polimerowych na opakowania półprzewodników

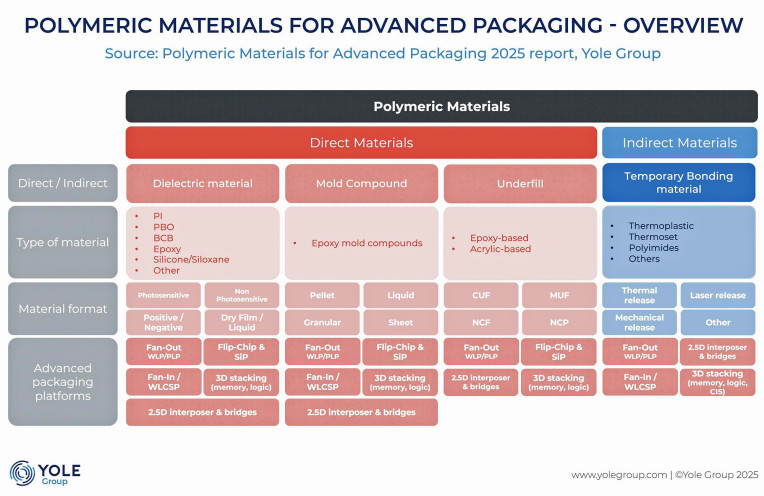

Wśród rodzin materiałowych do 2030 roku rynkową wartośćę niemal podwoić mają dielektryki - do 729 mln dolarów - co napędzane będzie rosnącą liczbą warstw RDL w przypadku fan-out, WLCSP i interpozerów. W latach 2025–2030 CAGR na poziomie 12,8% odnotują EMC (Epoxy Mold Compounds), napędzane wdrożeniami w zakresie fan-out, PLP i HBM. Inne kluczowe segmenty, takie jak underfill i TBDB (Temporary Bonding and Debonding), również doświadczą rosnącego popytu.

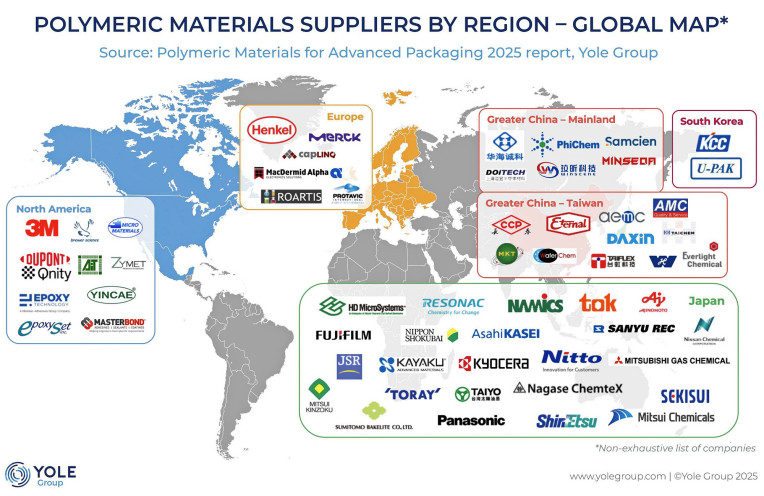

Rynek zaawansowanych opakowań polimerowych jest jednocześnie zróżnicowany i skoncentrowany. Pięciu największych graczy – Resonac, Henkel, Panasonic, Sumitomo i HD Microsystems – odpowiada za ponad 50% globalnych przychodów. I dzięki firmom Resonac, Panasonic, Sumitomo i HD Microsystems na rynku dominuje Japonia, obejmując ok. 80% całkowitych przychodów. Za Japonią są Niemcy z ok. 10% udziału rynkowego dzięki Henkelowi, natomiast Stany Zjednoczone i Chiny zdobywają po około 5%, odpowiednio dzięki firmom 3M i DuPont/Qnity oraz Huahai Chengke i Samcien.

Źródło: Yole Group
