- Wraz z wprowadzeniem technologii EUV, Samsung przeprowadził cichą rewolucję w branży półprzewodników. Jesteśmy pewni, że 7LPP będzie optymalnym wyborem nie tylko dla urządzeń mobilnych i HPC, ale także dla szerokiej gamy najnowocześniejszych aplikacji - powiedział Charlie Bae, wiceprezes działu sprzedaży i marketingu jednostki foundry Samsunga.
Samsung przekonuje, że w porównaniu do jego 10-nanometrowego procesu FinFET technologia 7LPP nie tylko znacznie zmniejsza złożoność procesu przy mniejszej liczbie warstw i lepszych wydajnościach, ale także zapewnia do 40% poprawy wykorzystania powierzchni układów przy o 20% wyższej wydajności lub nawet o 50% niższym zużyciu energii.

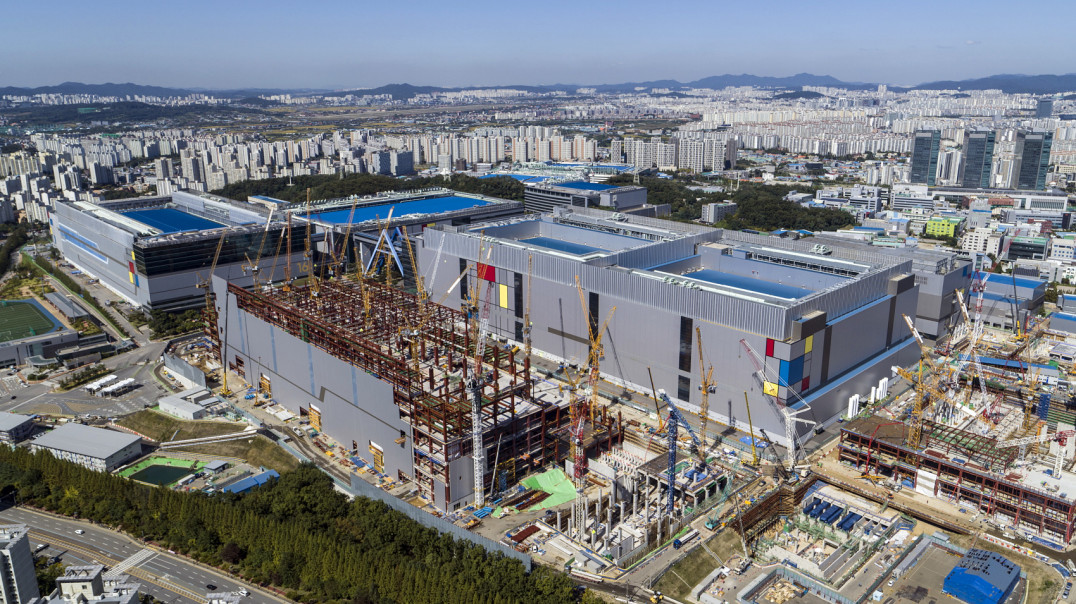

Do 2020 r. Samsung spodziewa się uzyskać dodatkowe zdolności produkcyjne nowej linii EUV w celu zaspokojenia potrzeb klientów w zakresie masowej produkcji chipów następnej generacji. Ponadto firma zapewnia, że opracowane przez niego rozwiązania, takie jak unikalne narzędzie do inspekcji masek, które umożliwia wczesne wykrywanie defektów w maskach EUV, umożliwiają eliminowanie wad na wczesnym etapie cyklu produkcyjnego.
Źródło: DigiTimes
