Obwody drukowane dla elektroniki

Rośnie zaawansowanie technologiczne

Przez wiele lat obwody wykraczające technologicznie poza sztywne płytki jedno- i dwustronne były w zasadzie tylko niszą i ciekawostką. Niemniej teraz widać, że wszystkie globalne trendy zmieniające światową elektronikę, a więc IoT, komunikacja bezprzewodowa, elektronika mobilna oraz noszona, prowadzą do coraz większej miniaturyzacji i szybkiego wzrostu wymagań technologicznych w zakresie obwodów drukowanych. Takie aplikacje często wykorzystują bardzo skomplikowane projekty na małych powierzchniach, gdzie odległości pomiędzy ścieżkami, padami i ringami są coraz mniejsze (nawet 3-milsowe). Widoczne jest to w zwiększającym się zainteresowaniu rynku obwodami na cienkich laminatach, płytkami sztywno-giętkimi i elastycznymi oraz oczywiście płytkami wielowarstwowymi. Coraz więcej klientów przechodzi na obwody wielowarstwowe, bo tylko one są w stanie zapewnić możliwość ciasnego upakowania złożonych układów cyfrowych, a poza tym są coraz tańsze. Płytki czterowarstwowe są około dwukrotnie droższe od 2-warstwowych, co nie jest już szokujące. A przecież taki obwód może być mniejszy, więc różnica w rzeczywistości może być mniejsza. Podobnie będzie niedługo z obwodami na materiałach elastycznych i wersjami sztywno-giętkimi, które też tanieją.

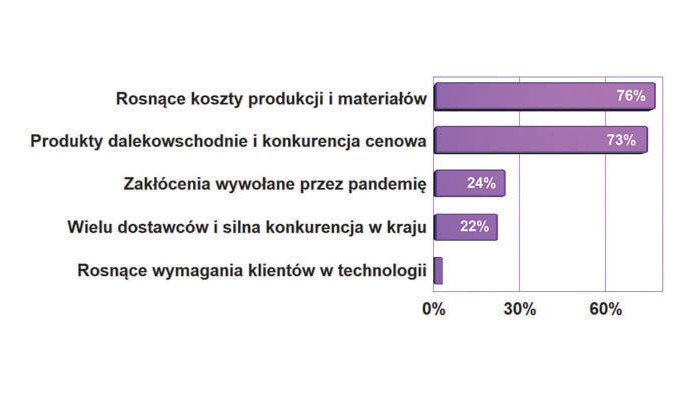

Najważniejsze czynniki o oddziaływaniu negatywnym dla rynku PCB



Główne czynniki o charakterze regresywnym dla rozwoju rynku obwodów drukowanych to rosnące koszty produkcji obwodów drukowanych wynikające ze wzrostu cen materiałów, energii, pracy, utylizacji odpadów i podobnych zagadnień. Kryteria te stają się istotne w konfrontacji z potencjałem producentów dalekowschodnich, którzy na skutek wadliwej polityki celnej korzystają z tańszych materiałów oraz mają niższe koszty. Z wykresu wynika, że negatywne oddziaływanie pandemii na rynek jest postrzegane jako mało znaczące.

Na koniec warto zauważyć, że znaczącym klientem na obwody drukowane są w kraju producenci oświetlenia, którzy cały czas inwestują znacząco w technologię LED. Są oni klientami na płytki z rdzeniem metalowym i tradycyjne obwody o dużych rozmiarach. Zmiany technologiczne na rynku płytek drukowanych wywołują też wchodzące na rynek nowe podzespoły. Są one zawsze coraz mniejsze, bo w ten sposób zapewnia się miniaturyzację, niższe koszty i innowacyjność. Konstruktorzy mają też coraz mniej możliwości wyboru obudowy dla poszczególnych chipów. Często nowe serie są dostępne w dwóch wersjach, z czego obie są bardzo małe. Skutkiem jest konieczność stosowania płytek wielowarstwowych, zagrzebanych przelotek i innych nowinek, bo przy gęstym rastrze nie da się przeprowadzić ścieżek między padami. Nawet jeśli w aplikacji nie brakuje miejsca, układ połączeń nie jest bardzo zawiły, sięga się po zaawansowane płytki, bo obudowy podzespołów o małym rastrze to wymuszają.
